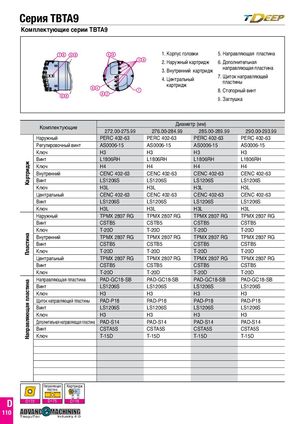

Каталог TaeguTec вращающиеся инструменты 2020 - 2021

1. Корпус головки	5. Направляющая пластина
2. Наружный картридж	6. Дополнительная
3. Внутренний картридж направляющая пластина
4. Центральный	7. Щиток направляющей
картридж	пластины

8. Стопорный винт 9. Заглушка

	Комплектющие		Диам	етр (мм)
	у	272.00-275.99	276.00-284.99	285.00-289.99	290.00-293.99
	Наружный	PERC 402-63	PERC 402-63	PERC 402-63	PERC 402-63
	Регулировочный винт	AS0006-15	AS0006-15	AS0006-15	AS0006-15
	Ключ	H3	H3	H3	H3
	Винт	L1806RH	L1806RH	L1806RH	L1806RH
идж	Ключ	H4	H4	H4	H4
тр	Внутренний	CENC 402-63	CENC 402-63	CENC 402-63	CENC 402-63
Кар	Винт	LS1206S	LS1206S	LS1206S	LS1206S
	Ключ	H3L	H3L	H3L	H3L
	Центральный	CENC 402-63	CENC 402-63	CENC 402-63	CENC 402-63
	Винт	LS1206S	LS1206S	LS1206S	LS1206S
	Ключ	H3L	H3L	H3L	H3L
	Наружный	TPMX 2807 RG	TPMX 2807 RG	TPMX 2807 RG	TPMX 2807 RG
	Винт	CSTB5	CSTB5	CSTB5	CSTB5
	Ключ	T-20D	T-20D	T-20D	T-20D
ина	Внутренний	TPMX 2807 RG	TPMX 2807 RG	TPMX 2807 RG	TPMX 2807 RG
аст	Винт	CSTB5	CSTB5	CSTB5	CSTB5
Пл	Ключ	T-20D	T-20D	T-20D	T-20D
	Центральный	TPMX 2807 RG	TPMX 2807 RG	TPMX 2807 RG	TPMX 2807 RG
	Винт	CSTB5	CSTB5	CSTB5	CSTB5
	Ключ	T-20D	T-20D	T-20D	T-20D
а	Направляющая пластина	PAD-GC18-SB	PAD-GC18-SB	PAD-GC18-SB	PAD-GC18-SB
тин	Винт	LS1206S	LS1206S	LS1206S	LS1206S
лас	Ключ	H3	H3	H3	H3
я п	Щиток направляющей пластины	PAD-P18	PAD-P18	PAD-P18	PAD-P18
ща	Винт	LS1206S	LS1206S	LS1206S	LS1206S
яю	Ключ	H3	H3	H3	H3
вл	Дополнительная направляющая пластина	PAD-S14	PAD-S14	PAD-S14	PAD-S14
пра	Винт	CSTA5S	CSTA5S	CSTA5S	CSTA5S
На	Ключ	T-15D	T-15D	T-15D	T-15D

TaeguTec Industry 4.0
