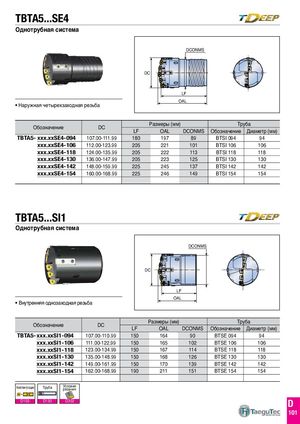

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 168

Предыдущая страница Следующая страница

Навигация

DCONMS

DC

  • Наружная четырехзаходная резьба

LF OAL

Размеры(мм)Труба
ОбозначениеDCLFOALDCONMSОбозначениеДиаметр (мм)
TBTA5-xxx.xxSE4-094107.00-111.9918019789BTSI 09494
xxx.xxSE4-106112.00-123.99205221101BTSI 106106
xxx.xxSE4-118124.00-135.99205222113BTSI 118118
xxx.xxSE4-130136.00-147.99205223125BTSI 130130
xxx.xxSE4-142148.00-159.99225245137BTSI 142142
xxx.xxSE4-154160.00-168.99225246149BTSI 154154

TBTA5...SI1

Однотрубная система

DCONMS

DC

  • Внутренняя однозаходная резьба

LF OAL

Размеры(мм)Труба
ОбозначениеDCLFOALDCONMSОбозначениеДиаметр (мм)
TBTA5-xxx.xxSI1-094107.00-110.9915016490BTSE 09494
xxx.xxSI1-106111.00-122.99150165102BTSE 106106
xxx.xxSI1-118123.00-134.99150167114BTSE 118118
xxx.xxSI1-130135.00-148.99150168126BTSE 130130
xxx.xxSI1-142149.00-161.99150170139BTSE 142142
xxx.xxSI1-154162.00-168.99190211151BTSE 154154
