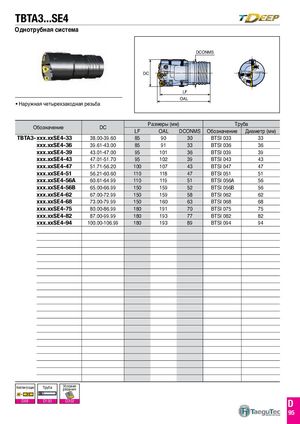

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 162
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
DC
- Наружная четырехзаходная резьба
DCONMS
LF OAL
| Р | азмеры(м | м) | Тр | уба | ||
| означение | ||||||
| LF | OAL | DCONMS | Обозначение | Диаметр (мм) | ||
| TBTA3-xxx.xxSE4-33 | 38.00-39.60 | 85 | 90 | 30 | BTSI 033 | 33 |
| xxx.xxSE4-36 | 39.61-43.00 | 85 | 91 | 33 | BTSI 036 | 36 |
| xxx.xxSE4-39 | 43.01-47.00 | 95 | 101 | 36 | BTSI 039 | 39 |
| xxx.xxSE4-43 | 47.01-51.70 | 95 | 102 | 39 | BTSI 043 | 43 |
| xxx.xxSE4-47 | 51.71-56.20 | 100 | 107 | 43 | BTSI 047 | 47 |
| xxx.xxSE4-51 | 56.21-60.60 | 110 | 118 | 47 | BTSI 051 | 51 |
| xxx.xxSE4-56A | 60.61-64.99 | 110 | 119 | 51 | BTSI 056A | 56 |
| xxx.xxSE4-56B | 65.00-66.99 | 150 | 159 | 52 | BTSI 056B | 56 |
| xxx.xxSE4-62 | 67.00-72.99 | 150 | 159 | 58 | BTSI 062 | 62 |
| xxx.xxSE4-68 | 73.00-79.99 | 150 | 160 | 63 | BTSI 068 | 68 |
| xxx.xxSE4-75 | 80.00-86.99 | 180 | 191 | 70 | BTSI 075 | 75 |
| xxx.xxSE4-82 | 87.00-99.99 | 180 | 193 | 77 | BTSI 082 | 82 |
| xxx.xxSE4-94 | 100.00-106.99 | 180 | 193 | 89 | BTSI 094 | 94 |
