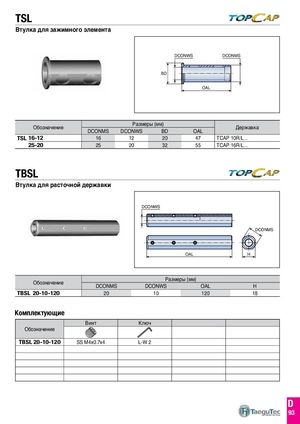

TSL
Втулка для зажимного элемента
DCONWS DCONMS
BD OAL
| Обозначение | DCONMS | Размеры DCONWS | (мм) BD | OAL | Державка |
| TSL 16-12 | 16 | 12 | 20 | 47 | TCAP 10R/L... |
| 25-20 | 25 | 20 | 32 | 55 | TCAP 16R/L... |
TBSL
Втулка для расточной державки
DCONWS
DCONMS
Обозначение TBSL 20-10-120
Комплектующие
OAL H
Размеры (мм)
| DCONMS | DCONWS | OAL | H | ||
| 20 | 10 | 120 | 18 |
| Винт | Ключ | |
| Обозначение | ||
| TBSL 20-10-120 | SS M4x0.7x4 | L-W 2 |
