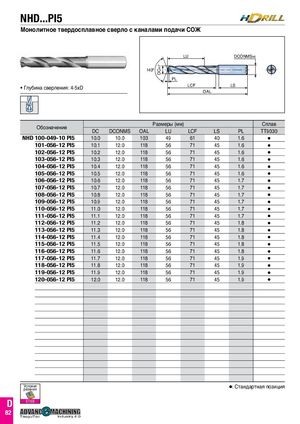

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 149

NHD...PI5
Монолитное твердосплавное сверло с каналами подачи СОЖ

LU DCONMSh6


DCm7
140º
PL
LCF LS
• Глубина сверления: 4-5xD
OAL


Размеры (мм) Сплав
Обозначение
DC DCONMS OAL LU LCF LS PL TT9030
NHD 100-049-10 PI5 10.0 10.0 103 49 61 40 1.6 
101-056-12 PI5 10.1 12.0 118 56 71 45 1.6 
102-056-12 PI5 10.2 12.0 118 56 71 45 1.6 
103-056-12 PI5 10.3 12.0 118 56 71 45 1.6 
104-056-12 PI5 10.4 12.0 118 56 71 45 1.6 
105-056-12 PI5 10.5 12.0 118 56 71 45 1.6 
106-056-12 PI5 10.6 12.0 118 56 71 45 1.7 
107-056-12 PI5 10.7 12.0 118 56 71 45 1.7 
108-056-12 PI5 10.8 12.0 118 56 71 45 1.7 
109-056-12 PI5 10.9 12.0 118 56 71 45 1.7 
110-056-12 PI5 11.0 12.0 118 56 71 45 1.7 
111-056-12 PI5 11.1 12.0 118 56 71 45 1.7 
112-056-12 PI5 11.2 12.0 118 56 71 45 1.8 
113-056-12 PI5 11.3 12.0 118 56 71 45 1.8 
114-056-12 PI5 11.4 12.0 118 56 71 45 1.8 
115-056-12 PI5 11.5 12.0 118 56 71 45 1.8 
116-056-12 PI5 11.6 12.0 118 56 71 45 1.8 
117-056-12 PI5 11.7 12.0 118 56 71 45 1.9 
118-056-12 PI5 11.8 12.0 118 56 71 45 1.9 
119-056-12 PI5 11.9 12.0 118 56 71 45 1.9 
120-056-12 PI5 12.0 12.0 118 56 71 45 1.9 


TaeguTec Industry 4.0
Условия
резания
: Стандартная позиция
