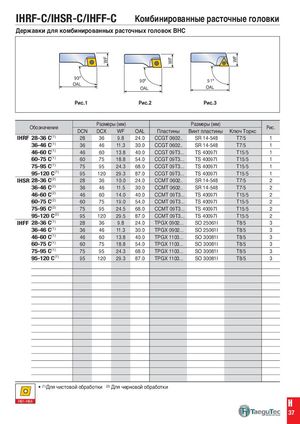

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 1046

WF WF WF IHRF-C/IHSR-C/IHFF-C Комбинированные расточные головки Державки для комбинированных расточных головок BHC 90ºOAL 90º 91ºOALOAL Рис.1 Рис.2 Рис.3 Обозначение Размеры (мм)DCNDCXWFOAL Размеры (мм)ПластиныВинт пластиныКлюч ТорксРис. IHRF 28-36 C(1) 28 36 9.8 24.0 CCGT 0602.. SR 14-548 T7/5 1 36-46 C(1) 36 46 11.3 30.0 CCGT 0602.. SR 14-548 T7/5 1 46-60 C(1) 46 60 13.8 40.0 CCGT 09T3... TS 40097I T15/5 1 60-75 C(1) 60 75 18.8 54.0 CCGT 09T3... TS 40097I T15/5 1 75-95 C(1) 75 95 24.3 68.0 CCGT 09T3... TS 40097I T15/5 1 95-120 C(1) 95 120 29.3 87.0 CCGT 09T3... TS 40097I T15/5 1 IHSR 28-36 C(2) 28 36 10.0 24.0 CCMT 0602.. SR 14-548 T7/5 2 36-46 C(2) 36 46 11.5 30.0 CCMT 0602.. SR 14-548 T7/5 2 46-60 C(2) 46 60 14.0 40.0 CCMT 09T3... TS 40097I T15/5 2 60-75 C(2) 60 75 19.0 54.0 CCMT 09T3... TS 40097I T15/5 2 75-95 C(2) 75 95 24.5 68.0 CCMT 09T3... TS 40097I T15/5 2 95-120 C(2) 95 120 29.5 87.0 CCMT 09T3... TS 40097I T15/5 2 IHFF 28-36 C(1) 28 36 9.8 24.0 TPGX 0902... SO 25061I T8/5 3 36-46 C(1) 36 46 11.3 30.0 TPGX 0902... SO 25061I T8/5 3 46-60 C(1) 46 60 13.8 40.0 TPGX 1103... SO 30081I T8/5 3 60-75 C(1) 60 75 18.8 54.0 TPGX 1103... SO 30081I T8/5 3 75-95 C(1) 75 95 24.3 68.0 TPGX 1103... SO 30081I T8/5 3 95-120 C(1) 95 120 29.3 87.0 TPGX 1103... SO 30081I T8/5 3 • (1)Для чистовой обработки (2) Для черновой обработки H61-H64 H 37
