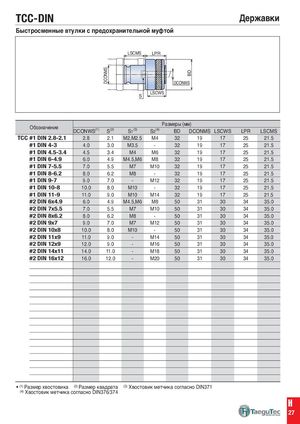

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 1036

DCONMS BD TCC-DIN Державки Быстросменные втулки с предохранительной муфтой LSCMS LPR DCONWS S LSCWS Обозначение DCONWS(1) S(2) Размеры (мм)S1(3)S2(4)BDDCONMSLSCWSLPR LSCMS TCC #1 DIN 2.8-2.1 2.8 2.1 M2,M2.5 M4 32 19 17 25 21.5 #1 DIN 4-3 4.0 3.0 M3.5 - 32 19 17 25 21.5 #1 DIN 4.5-3.4 4.5 3.4 M4 M6 32 19 17 25 21.5 #1 DIN 6-4.9 6.0 4.9 M4.5,M6 M8 32 19 17 25 21.5 #1 DIN 7-5.5 7.0 5.5 M7 M10 32 19 17 25 21.5 #1 DIN 8-6.2 8.0 6.2 M8 - 32 19 17 25 21.5 #1 DIN 9-7 9.0 7.0 - M12 32 19 17 25 21.5 #1 DIN 10-8 10.0 8.0 M10 - 32 19 17 25 21.5 #1 DIN 11-9 11.0 9.0 M10 M14 32 19 17 25 21.5 #2 DIN 6x4.9 6.0 4.9 M4.5,M6 M8 50 31 30 34 35.0 #2 DIN 7x5.5 7.0 5.5 M7 M10 50 31 30 34 35.0 #2 DIN 8x6.2 8.0 6.2 M8 - 50 31 30 34 35.0 #2 DIN 9x7 9.0 7.0 M7 M12 50 31 30 34 35.0 #2 DIN 10x8 10.0 8.0 M10 - 50 31 30 34 35.0 #2 DIN 11x9 11.0 9.0 - M14 50 31 30 34 35.0 #2 DIN 12x9 12.0 9.0 - M16 50 31 30 34 35.0 #2 DIN 14x11 14.0 11.0 - M18 50 31 30 34 35.0 #2 DIN 16x12 16.0 12.0 - M20 50 31 30 34 35.0 • (1) Размер хвостовика (2) Размер квадрата (3) Хвостовик метчика согласно DIN371 (4) Хвостовик метчика согласно DIN376/374 H 27
