Каталог TaeguTec вращающиеся инструменты 2020 - 2021

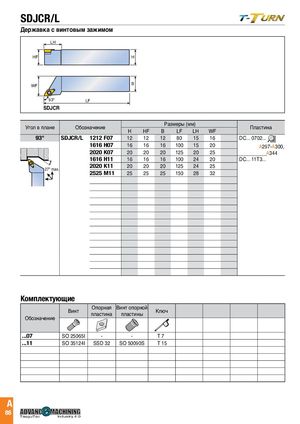

SDJCR/L
LH LH
HF HF H H
| WF | WF | B | B | ||||
| 93° | 93°LF | ||||||
| LF | |||||||
| SDJCR | |||||||
| Размеры (мм) |
Угол в плане Обозначение Пластина
| H | HF | B | LF | LH | WF | ||
| SDJCR/L 93° 1212 F07 | 12 | 12 | 12 | 80 | 15 | 16 | DC... 0702... |
| 1616 H07 | 16 | 16 | 16 | 100 | 15 | 20 | A297-A300, |
| 2020 K07 | 20 | 20 | 20 | 125 | 20 | 25 | A344 |
| 1616 H11 | 16 | 16 | 16 | 100 | 24 | 20 | DC... 11T3... |
| 2020 K11 | 20 | 20 | 20 | 125 | 24 | 25 | |
| 27° max. 27° max. | |||||||
| 2525 M11 | 25 | 25 | 25 | 150 | 28 | 32 |
Комплектующие
| Винт | Опорная пластина | Винт опорной пластины | Ключ | |
| Обозначение | ||||
| ...07 | SO 25065I | - | - | T 7 |
| ...11 | SO 35124I | SSD 32 | SO 50090S | T 15 |
