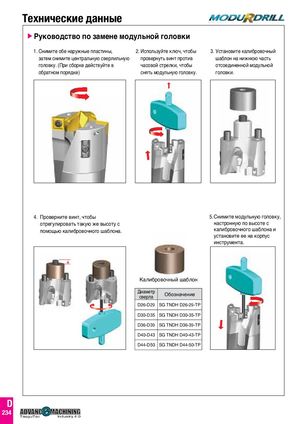

© © Технические данные  Руководство по замене модульной головки 1. Снимите обе наружные пластины, 2. Используйте ключ, чтобы 3. Установите калибровочный затем снимите центральную сверлильную провернуть винт против шаблон на нижнюю часть головку. (При сборке действуйте в часовой стрелки, чтобы отсоединенной модульной обратном порядке) снять модульную головку. головки. 4. Проверните винт, чтобы 5.Снимите модульную головку, отрегулировать такую же высоту с настронную по высоте с помощью калибровочного шаблона. калибровочного шаблона и установите ее на корпус инструмента. Калибровочный шаблон ДиаметрсверлаОбозначение D26-D29 SG TNDH D26-29-TP D30-D35 SG TNDH D30-35-TP D36-D39 SG TNDH D36-39-TP D40-D43 SG TNDH D40-43-TP D44-D50 SG TNDH D44-50-TP TaeguTec Industry 4.0 TaeguTec Industry 4.0 D 234 TaeguTec Industry 4.0 © ©
