LH
HF H G 1/8 WF B
4˚ Central coolant direction Frontal coolant
LF on/off screw 4˚ 8˚rotation adjustment

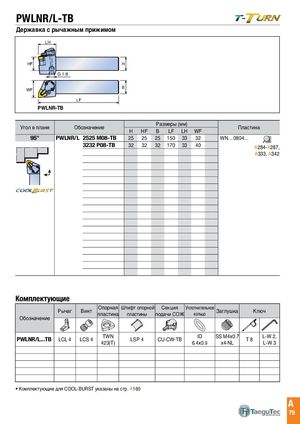

PWLNR/L-TB
LH
HF H G 1/8 Frontal coolant hole WF B
| 4˚ | Central coolant direction | Frontal coolant | |
| LF | on/off screw |
| 4˚ | 8˚rotation adjustment | PWLNR-TB | |
| Размеры (мм) |
Угол в плане Обозначение Пластина
| H | HF | B | LF LH WF | |||||
| 95° | PWLNR/L 2525 M08-TB | 25 | 25 | 25 150 33 | 32 | WN... 0804... | ||
| 3232 P08-TB | 32 | 32 | 32 170 33 | 40 |
A284-A287, A333, A342
Frontal coolant hole
Комплектующие
| Обозначение | Рычаг | Винт | Опорная пластина | Штифт опорной пластины | Секция подачи СОЖ | Уплотнительное кольцо | Заглушка | Кл | юч |
| PWLNR/L...TB | LCL 4 | LCS 4 | TWN 423(T) | LSP 4 | CU-CW-TB | ID 6.4x0.9 | SS M4x0.7 x4-NL | T 8 | L-W 2, L-W 3 |
