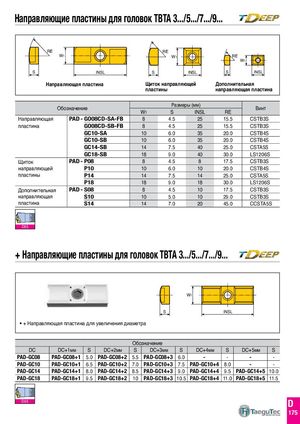

Направляющие пластины для головок TBTA 3.../5.../7.../9... RE RE W1 W1 RE W1 S INSL S INSL S INSL Направляющая пластина Щиток направляющей Дополнительная пластины направляющая пластина Обозначение Размеры (мм)W1SINSL RE Винт Направляющая PAD - GO08CD-SA-FB 8 4.5 25 15.5 CSTB3S пластина GO08CD-SB-FB 8 4.5 25 15.5 CSTB3S GC10-SA 10 6.0 35 20.0 CSTB4S GC10-SB 10 6.0 35 20.0 CSTB4S GC14-SB 14 7.5 40 25.0 CSTA5S GC18-SB 18 9.0 40 30.0 LS1206S Щиток PAD - P08 8 4.5 8 17.5 CSTB3S направляющей P10 10 6.0 10 20.0 CSTB4S пластины P14 14 7.5 14 25.0 CSTA5S P18 18 9.0 18 30.0 LS1206S Дополнительная PAD - S08 8 4.5 10 17.5 CSTB3S направляющая S10 10 5.0 10 29.0 CSTB3S пластина S14 14 7.0 20 45.0 CCSTA5S D95 + Направляющие пластины для головок TBTA 3.../5.../7.../9... W1 S INSL • + Направляющая пластина для увеличения диаметра Обозначение DC DC+1мм S DC+2мм S DC+3мм S DC+4мм S DC+5мм S PAD-GC08 PAD-GC08+1 5.0 PAD-GC08+2 5.5 PAD-GC08+3 6.0 - - - - PAD-GC10 PAD-GC10+1 6.5 PAD-GC10+2 7.0 PAD-GC10+3 7.5 PAD-GC10+4 8.0 - - PAD-GC14 PAD-GC14+1 8.0 PAD-GC14+2 8.5 PAD-GC14+3 9.0 PAD-GC14+4 9.5 PAD-GC14+5 10.0 PAD-GC18 PAD-GC18+1 9.5 PAD-GC18+2 10 PAD-GC18+3 10.5 PAD-GC18+4 11.0 PAD-GC18+5 11.5 D95 D 175
