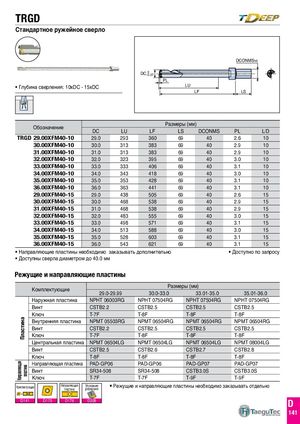

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 730

TRGD Стандартное ружейное сверло DCONMSh6 DC-00.07 PL • Глубина сверления: 10xDC - 15xDC LU LF LS Обозначение Размеры (мм)DCLULFLSDCONMS PL L/D TRGD 29.00XFM40-10 29.0 293 360 69 40 2.6 10 30.00XFM40-10 30.0 313 383 69 40 2.9 10 31.00XFM40-10 31.0 313 383 69 40 2.9 10 32.00XFM40-10 32.0 323 395 69 40 3.0 10 33.00XFM40-10 33.0 333 406 69 40 3.1 10 34.00XFM40-10 34.0 343 418 69 40 3.0 10 35.00XFM40-10 35.0 353 428 69 40 3.1 10 36.00XFM40-10 36.0 363 441 69 40 3.1 10 29.00XFM40-15 29.0 438 505 69 40 2.6 15 30.00XFM40-15 30.0 468 538 69 40 2.9 15 31.00XFM40-15 31.0 468 538 69 40 2.9 15 32.00XFM40-15 32.0 483 555 69 40 3.0 15 33.00XFM40-15 33.0 498 571 69 40 3.1 15 34.00XFM40-15 34.0 513 588 69 40 3.0 15 35.00XFM40-15 35.0 528 603 69 40 3.1 15 36.00XFM40-15 36.0 543 621 69 40 3.1 15 • Направляющие пластины необходимо заказывать дополнительно • Доступно по запросу • Доступны сверла диаметром до 40.0 мм Режущие и направляющие пластины Комплектующие Размеры (мм)29.0-29.9930.0-33.033.01-35.035.01-36.0 Наружная пластина NPHT 06003RG NPHT 07504RG NPHT 07504RG NPHT 07504RG Винт CSTB2.2 CSTB2.5 CSTB2.5 CSTB2.5 Ключ T-7F T-8F T-8F T-8F Внутренняя пластина NPMT 05503RG NPMT 06504RG NPMT 06504RG NPMT 06504RG Винт CSTB2.2 CSTB2.5 CSTB2.5 CSTB2.5 Ключ T-7F T-8F T-8F T-8F Центральная пластина NPMT 06504LG NPMT 06504LG NPMT 06504LG NPMT 08004LG Винт CSTB2.5 CSTB2.6 CSTB2.7 CSTB2.8 Ключ T-8F T-8F T-8F T-8F Направляющая пластина PAD-GP06 PAD-GP06 PAD-GP07 PAD-GP07 Винт SR34-508 SR34-508 CSTB3.0S CSTB3.0S Ключ T-7F T-7F T-9F T-9F Комплектующие НаправляющаяпластинаУреслзаонвиияя Режущие и направляющие пластины необходимо заказывать отдельно + D141 D170 D176 D208++ D 141 ПластинаНаправляющаяпластина
