LH

HF H G 1/8 B WF 4˚ Central coolant direction LF 4˚ Frontal coolant 8˚rotation adjustment on/off screw

HF

WF

Frontal coolant hole

95°

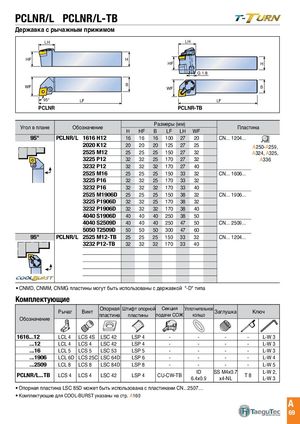

PCLNR/L PCLNR/L-TB

LH LH H HF H HF H G 1/8 B Frontal

WF			B		B	coolant hole
				WF
	LF	4˚

95° LF Central coolant direction LF

4˚ 8˚rotation adjustment Frontal coolant

PCLNR		PCLNR-TB	on/off screw
	Размеры (мм)

Угол в плане Обозначение Пластина

H HF B LF LH WF

PCLNR/L 95° 1616 H12	16	16	16 100 27	20	CN... 1204...
2020 K12	20	20	20 125 27	25	A250-A259,
2525 M12	25	25	25 150 27	32	A324, A325,
3225 P12	32	32	25 170 27	32	A336
3232 P12	32	32	32 170 27	40
2525 M16	25	25	25 150 33	32	CN... 1606...
3225 P16	32	32	25 170 33	32
3232 P16	32	32	32 170 33	40
2525 M1906D	25	25	25 150 38	32	CN... 1906...
3225 P1906D	32	32	25 170 38	32
3232 P1906D	32	32	32 170 38	40
4040 S1906D	40	40	40 250 38	50
4040 S2509D	40	40	40 250 47	50	CN... 2509...
5050 T2509D	50	50	50 300 47	60
PCLNR/L 95° 2525 M12-TB	25	25	25 150 33	32	CN... 1204...
3232 P12-TB	32	32	32 170 33	40

CNMD, CNMM, CNMG пластины могут быть использованы с державкой "-D" типа

Комплектующие

	Рычаг	Винт	Опорная пластина	Штифт опорной пластины	Секция подачи СОЖ	Уплотнительно кольцо	е Заглушка	Кл	юч
Обозначение
1616...12	LCL 4	LCS 4S	LSC 42	LSP 4	-	-	-	-	L-W 3
...12	LCL 4	LCS4	LSC42	LSP 4	-	-	-	-	L-W3
...16	LCL 5	LCS 5	LSC 53	LSP 5	-	-	-	-	L-W 3
...1906	LCL 6D	LCS 25C	LSC 64D	LSP 6	-	-	-	-	L-W 4
...2509	LCL 8	LCS 8	LSC 84D	LSP 8	-	-	-	-	L-W 5
PCLNR/L...TB	LCS 4	LCS 4	LSC 42	LSP 4	CU-CW-TB	ID 6.4x0.9	SS M4x0.7 x4-NL	T 8	L-W 2, L-W 3

Опорная пластина LSC 85D может быть использована с пластинами CN...2507…
Комплектующие для COOL-BURST указаны на стр. A160 A
