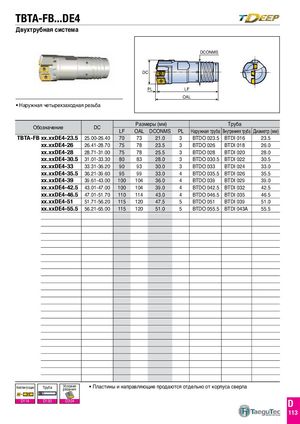

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 702

TBTA-FB...DE4 Двухтрубная система DCONMS DC PL LF OAL • Наружная четырехзаходная резьба Обозначение DC Размеры (мм) ТрубаLFOALDCONMSPLНаружная трубаВнутренняя трубаДиаметр (мм) TBTA-FB xx.xxDE4-23.5 25.00-26.40 70 73 21.0 3 BTDO 023.5 BTDI 016 23.5 xx.xxDE4-26 26.41-28.70 75 78 23.5 3 BTDO 026 BTDI 018 26.0 xx.xxDE4-28 28.71-31.00 75 78 25.5 3 BTDO 028 BTDI 020 28.0 xx.xxDE4-30.5 31.01-33.30 80 83 28.0 3 BTDO 030.5 BTDI 022 30.5 xx.xxDE4-33 33.31-36.20 90 93 30.0 3 BTDO 033 BTDI 024 33.0 xx.xxDE4-35.5 36.21-39.60 95 99 33.0 4 BTDO 035.5 BTDI 026 35.5 xx.xxDE4-39 39.61-43.00 100 104 36.0 4 BTDO 039 BTDI 029 39.0 xx.xxDE4-42.5 43.01-47.00 100 104 39.0 4 BTDO 042.5 BTDI 032 42.5 xx.xxDE4-46.5 47.01-51.70 110 114 43.0 4 BTDO 046.5 BTDI 035 46.5 xx.xxDE4-51 51.71-56.20 115 120 47.5 5 BTDO 051 BTDI 039 51.0 xx.xxDE4-55.5 56.21-65.00 115 120 51.0 5 BTDO 055.5 BTDI 043A 55.5 Комплектующие Труба Уреслзаонвиияя • Пластины и направляющие продаются отдельно от корпуса сверла + D114 D130 D204++ D 113
