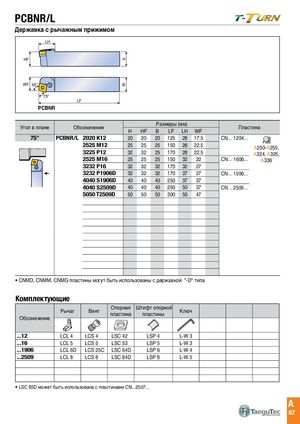

PCBNR/L
HF LH H
HF H
| WF | 95° | B | |
| 75° |
| WF | 95° | LF | B | |||
| 75° | ||||||
| LF | ||||||
| PCBNR | ||||||
| Размеры (мм) |
Угол в плане Обозначение Пластина
| H | HF | B | LH WF LF | |||
| PCBNR/L 75° 2020 K12 | 20 | 20 | 20 125 28 17.5 | CN... 1204... | ||
| 2525 M12 | 25 | 25 | 25 150 28 22.5 | A250-A259, | ||
| 3225 P12 | 32 | 32 | 25 170 28 22.5 | A324, A325, | ||
| 2525 M16 | 25 | 25 | 25 150 32 | 22 | CN... 1606... | A336 |
| 3232 P16 | 32 | 32 | 32 170 32 | 27 | ||
| 3232 P1906D | 32 | 32 | 32 170 37 | 27 | CN... 1906... | |
| 4040 S1906D | 40 | 40 | 40 250 37 | 37 | ||
| 4040 S2509D | 40 | 40 | 40 250 50 | 37 | CN... 2509... | |
| 5050 T2509D | 50 | 50 | 50 300 50 | 47 |
- CNMD, CNMM, CNMG пластины могут быть использованы с державкой "-D" типа
Комплектующие
| Рычаг | Винт | Опорная пластина | Штифт опорно пластины | й Ключ | |
| Обозначение | |||||
| ...12 | LCL 4 | LCS 4 | LSC 42 | LSP 4 | L-W 3 |
| ...16 | LCL 5 | LCS 5 | LSC 53 | LSP 5 | L-W 3 |
| ...1906 | LCL 6D | LCS 25C | LSC 64D | LSP 6 | L-W 4 |
| ...2509 | LCL 8 | LCS 8 | LSC 84D | LSP 8 | L-W 5 |
- LSC 85D может быть использована с пластинами CN...2507...
