Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 684

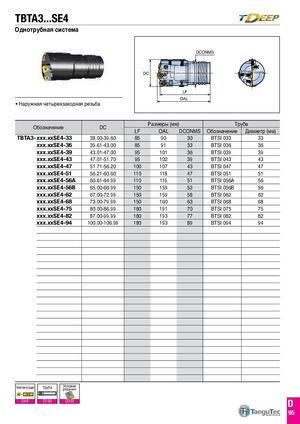

TBTA3...SE4 Однотрубная система DCONMS DC LF OAL • Наружная четырехзаходная резьба Обозначение DC Размеры (мм) ТрубаLFOALDCONMSОбозначениеДиаметр (мм) TBTA3- xxx.xxSE4-33 38.00-39.60 85 90 30 BTSI 033 33 xxx.xxSE4-36 39.61-43.00 85 91 33 BTSI 036 36 xxx.xxSE4-39 43.01-47.00 95 101 36 BTSI 039 39 xxx.xxSE4-43 47.01-51.70 95 102 39 BTSI 043 43 xxx.xxSE4-47 51.71-56.20 100 107 43 BTSI 047 47 xxx.xxSE4-51 56.21-60.60 110 118 47 BTSI 051 51 xxx.xxSE4-56A 60.61-64.99 110 119 51 BTSI 056A 56 xxx.xxSE4-56B 65.00-66.99 150 159 52 BTSI 056B 56 xxx.xxSE4-62 67.00-72.99 150 159 58 BTSI 062 62 xxx.xxSE4-68 73.00-79.99 150 160 63 BTSI 068 68 xxx.xxSE4-75 80.00-86.99 180 191 70 BTSI 075 75 xxx.xxSE4-82 87.00-99.99 180 193 77 BTSI 082 82 xxx.xxSE4-94 100.00-106.99 180 193 89 BTSI 094 94 Комплектующие Труба Уреслзаонвиияя + D98 D130 D202++ D 95
