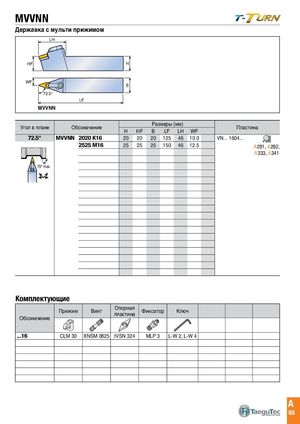

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 68
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
MVVNN
LH LH HF HF H WF WF 72.5° B 72.5° MVVNN LF
H
B LF
| Угол в плане | Обозначение | H | HF | Раз B | меры LF | (мм) LH | WF | Пластина |
| 72.5° | MVVNN 2020 K16 | 20 | 20 | 20 | 125 | 46 | 10.0 | VN... 1604... |
| 2525 M16 | 25 | 25 | 25 | 150 | 46 | 12.5 | A281,A282, | |
| A333,A341 | ||||||||
| 70° max. |
Комплектующие
| Прижим | Винт | Опорная пластина | Фиксатор | Ключ | |
| Обозначение | |||||
| ...16 | CLM 30 | XNSM 0825 | IVSN 324 | MLP 3 | L-W 2,L-W 4 |
