Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 596

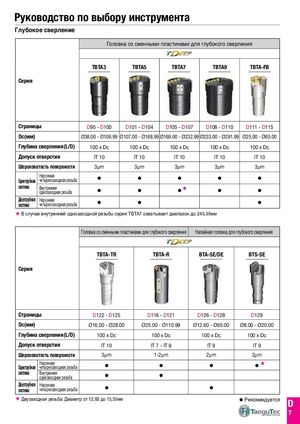

Руководство по выбору инструмента Глубокое сверление Головка со сменными пластинами для глубокого сверления TBTA3 TBTA5 TBTA7 TBTA9 TBTA-FB Серия Страницы D95 - D100 D101 - D104 D105 - D107 D108 - D110 D111 - D115 Dc(мм) Ø38.00 - Ø106.99 Ø107.00 - Ø168.99 Ø169.00 - Ø232.99 Ø233.00 - Ø291.99 Ø25.00 - Ø65.00 Глубина сверления (L/D) 100 x Dc 100 x Dc 100 x Dc 100 x Dc 100 x Dc Допуск отверстия IT 10 IT 10 IT 10 IT 10 IT 10 Шероховатость поверхности 3µm 3µm 3µm 3µm 3µm НаружнаяОднотрубнаячетырехзаходная резьба     система Внутренняяоднозаходная резьба      Двухтрубная Наружнаясистемачетырехзаходная резьба    В случае внутренней однозаходной резьбы серия TBTA7 охватывает диапазон до 245,99мм Головка со сменными пластинами для глубокого сверления Напайная головка для глубокого сверления TBTA-TR TBTA-R BTA-SE/DE BTS-SE Серия Страницы D122 - D125 D116 - D121 D126 - D128 D129 Dc(мм) Ø16.00 - Ø28.00 Ø25.00 - Ø110.99 Ø12.60 - Ø65.00 Ø8.00 - Ø20.00 Глубина сверления (L/D) 100 x Dc 100 x Dc 100 x Dc 100 x Dc Допуск отверстия IT 10 IT 7 - IT 9 IT 9 IT 9 Шероховатость поверхности 3µm 1-2µm 2µm 2µm НаружнаяОднотрубнаячетырехзаходная резьба    система Внутренняяоднозаходная резьба   Двухтрубная Наружнаясистемачетырехзаходная резьба   Двузаходная резьба: Диаметр от 12,60 до 15,59мм  Рекомендуется D 7
