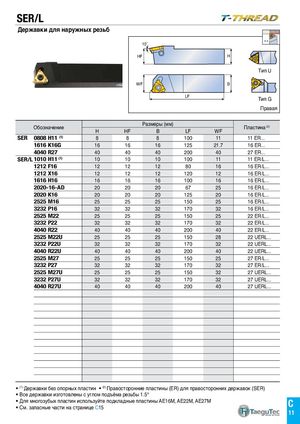

SER/L Державки для наружных резьб 10˚ HF H Тип U WF B LF Тип G Правая Обозначение H Размеры (мм)HFB LF WF Пластина (2) SER 0808 H11 (1) 8 8 8 100 11 11 ER... 1616 K16G 16 16 16 125 21.7 16 ER... 4040 R27 40 40 40 200 40 27 ER... SER/L 1010 H11 (1) 10 10 10 100 11 11 ER/L... 1212 F16 12 12 12 80 16 16 ER/L... 1212 X16 12 12 12 120 12 16 ER/L... 1616 H16 16 16 16 100 16 16 ER/L... 2020-16-AD 20 20 20 67 25 16 ER/L... 2020 K16 20 20 20 125 20 16 ER/L... 2525 M16 25 25 25 150 25 16 ER/L... 3232 P16 32 32 32 170 32 16 ER/L... 2525 M22 25 25 25 150 25 22 ER/L... 3232 P22 32 32 32 170 32 22 ER/L... 4040 R22 40 40 40 200 40 22 ER/L... 2525 M22U 25 25 25 150 28 22 UERL... 3232 P22U 32 32 32 170 32 22 UERL... 4040 R22U 40 40 40 200 40 22 UERL... 2525 M27 25 25 25 150 25 27 ER/L... 3232 P27 32 32 32 170 32 27 ER/L... 2525 M27U 25 25 25 150 32 27 UERL... 3232 P27U 32 32 32 170 32 27 UERL... 4040 R27U 40 40 40 200 40 27 UERL... • (1) Державки без опорных пластин • (2) Правосторонние пластины (ER) для правосторонних державок (SER) • Все державки изготовлены с углом подъёма резьбы 1.5° • Для многозубых пластин используйте подкладные пластины AE16M, AE22M, AE27M• См. запасные части на странице C15 C 11
