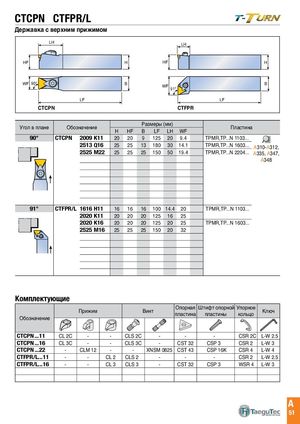

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 54
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
CTCPN CTFPR/L
LH LH HF H
| HF | H | HF | H | ||
| WF 90° | B | ||||
| WF 90° | B | B |
WF 91° LF LF LF
CTCPN CTFPR LH Размеры (мм)
HF Угол в плане ОбозначениеH Пластина
| H | HF | B | LF LH WF | ||||||
| 90° | CTCPN | 2009 K11 | 20 | 20 | 9 | 125 20 9.4 | TPMR,TP...N 1103... | ||
| 2513 Q16 | 25 | 25 | 13 180 30 14.1 | TPMR,TP...N 1603... | A310-A312, | ||||
| WF | 2525 M22B | 25 | 25 | 25 150 50 19.4 | TPMR,TP...N 2204... | A335, A347, |
91° A348 LF
| 91° | CTFPR/L | 1616 H11 | 16 | 16 | 16 100 14.4 20 | TPMR,TP...N 1103... | |
| 2020 K11 | 20 | 20 | 20 125 16 | 25 | |||
| 2020 K16 | 20 | 20 | 20 125 20 | 25 | TPMR,TP...N 1603... | ||
| 2525 M16 | 25 | 25 | 25 150 20 | 32 |
Комплектующие
| Прижим | Винт | Опорная пластина | Штифт опорной пластины | Упорное кольцо | Ключ | ||||
| Обозначение | |||||||||
| CTCPN ...11 | CL 2C | - | - | CLS 2C | - | - | - | CSR 2C | L-W 2.5 |
| CTCPN ...16 | CL 3C | - | - | CLS 3C | - | CST 32 | CSP 3 | CSR 2 | L-W 3 |
| CTCPN ...22 | - | CLM 12 | - | - | XNSM 0825 | CST 43 | CSP 16K | CSR 4 | L-W 4 |
| CTFPR/L...11 | - | - | CL 2 | CLS 2 | - | - | - | CSR 2 | L-W 2.5 |
| CTFPR/L...16 | - | - | CL 3 | CLS 3 | - | CST 32 | CSP 3 | WSR 4 | L-W 3 |
