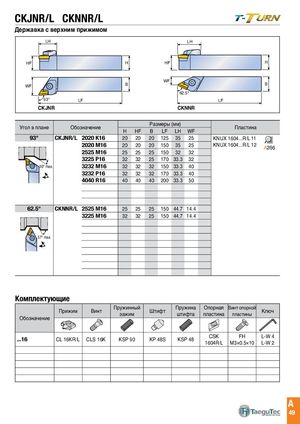

CKJNR/L CKNNR/L

LH Державка с верхним прижимом

HF LH		H			HF		LH	H
93° WF	LF	B			WF	62	.5° LF	B
CKJNR						CK	NNR
Угол в плане	Обозначение			Раз	меры	(мм)	Пластина
		H	HF	B	LF	LH	WF
93°	CKJNR/L 2020 K16	20	20	20	125	35	25 KNUX 1604...R/L 11
	2020 M16	20	20	20	150	35	KNUX 1604...R/L 12 25	A266
	2525 M16	25	25	25	150	32	32
	3225 P16	32	32	25	170	33.3	32
30° max.	3232 M16	32	32	32	150	33.3	40
	3232 P16	32	32	32	170	33.3	40
	4040 R16	40	40	40	200	33.3	50
62.5°	CKNNR/L 2525 M16	25	25	25	150	44.7	14.4
	3225 M16	32	32	25	150	44.7	14.4
57° max.

Комплектующие

	Прижим	Винт	Пружинный зажим	Штифт	Пружина штифта	Опорная пластина	Винт опорной пластины	Ключ
Обозначение
...16	CL 16KR/L	CLS 16K	KSP 90	KP 48S	KSP 48	CSK 1604R/L	FH M3×0.5×10	L-W 4 L-W 2
