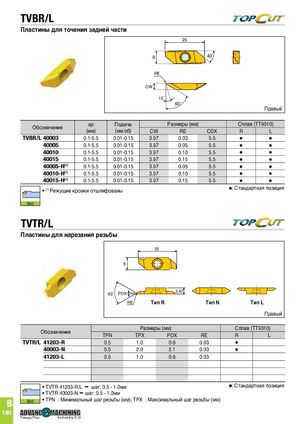

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 503

TVBR/L
Пластины для точения задней части
25

8 40˚

RE

CW
15˚
60˚
Правый
ap Подача Размеры (мм) Сплав (TT9010)
Обозначение
(мм) (мм/об) CW RE CDX R L
TVBR/L 40003 0.1-5.5 0.01-0.15 3.97 0.03 5.5  
40005 0.1-5.5 0.01-0.15 3.97 0.05 5.5  
40010 0.1-5.5 0.01-0.15 3.97 0.10 5.5  
40015 0.1-5.5 0.01-0.15 3.97 0.15 5.5  
40005-H(1) 0.1-5.5 0.01-0.15 3.97 0.05 5.5  
40010-H(1) 0.1-5.5 0.01-0.15 3.97 0.10 5.5  
40015-H(1) 0.1-5.5 0.01-0.15 3.97 0.15 5.5  
: Стандартная позиция
• (1) Режущие кромки отшлифованы
B90


TVTR/L
Пластины для нарезания резьбы
25

8


3.97
60˚ PDX
RE Тип R Тип N Тип L
Правый
Размеры (мм) Сплав (TT9010)
Обозначение
TPN TPX PDX RE R L
TVTR/L 41203-R 0.5 1.0 0.6 0.03 
40003-N 0.5 2.0 2.1 0.03 
41203-L 0.5 1.0 0.6 0.03

TaeguTec Industry 4.0
• TVTR 41203-R/L  шаг: 0.5 - 1.0мм : Стандартная позиция
• TVTR 40003-N  шаг: 0.5 - 1.0мм
TaeguTec • TPN Industry
: Минимальный
4.0 шаг резьбы (мм), TPХ : Максимальный шаг резьбы (мм)
