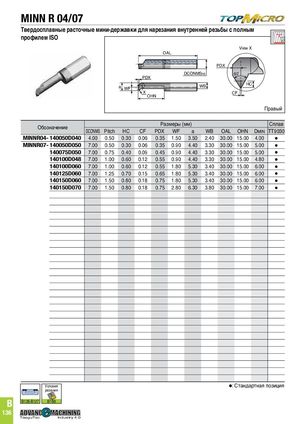

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 499

MINN R 04/07
Твердосплавные расточные мини-державки для нарезания внутренней резьбы с полным
профилем ISO
View X
OAL
PDX
DCONMSh6 60˚
PDX
WB HC
a WF
X CF
OHN

Правый
Размеры (мм) Сплав
Обозначение
DCONMS Pitch HC CF PDX WF a WB OAL OHN DMIN TT9030
MINNR04- 140050D040 4.00 0.50 0.30 0.06 0.35 1.50 3.50 2.40 30.00 15.00 4.00 
MINNR07- 140050D050 7.00 0.50 0.30 0.06 0.35 0.90 4.40 3.30 30.00 15.00 5.00 
140075D050 7.00 0.75 0.40 0.09 0.45 0.90 4.40 3.30 30.00 15.00 5.00 
140100D048 7.00 1.00 0.60 0.12 0.55 0.90 4.40 3.30 30.00 15.00 4.80 
140100D060 7.00 1.00 0.60 0.12 0.55 1.80 5.30 3.40 30.00 15.00 6.00 
140125D060 7.00 1.25 0.70 0.15 0.65 1.80 5.30 3.40 30.00 15.00 6.00 
140150D060 7.00 1.50 0.80 0.18 0.75 1.80 5.30 3.40 30.00 15.00 6.00 
140150D070 7.00 1.50 0.80 0.18 0.75 2.80 6.30 3.80 30.00 15.00 7.00 


TaeguTec Industry 4.0
Условия : Стандартная позиция
резания
