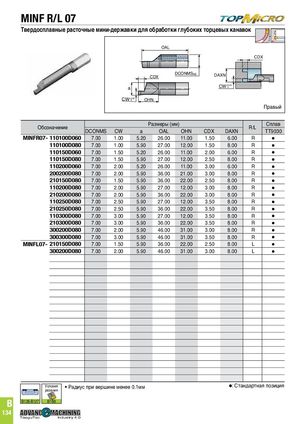

MINF R/L 07
Твердосплавные расточные мини-державки для обработки глубоких торцевых канавок
OAL
CDX

DCONMSh6 DAXN
CDX
a CW +0.05
0


CW +0.05
0 OHN
Правый

Размеры (мм) Сплав
Обозначение R/L
DCONMS CW a OAL OHN CDX DAXN TT9030
MINFR07- 110100D060 7.00 1.00 5.20 26.00 11.00 1.50 6.00 R 
110100D080 7.00 1.00 5.90 27.00 12.00 1.50 8.00 R 
110150D060 7.00 1.50 5.20 26.00 11.00 2.00 6.00 R 
110150D080 7.00 1.50 5.90 27.00 12.00 2.50 8.00 R 
110200D060 7.00 2.00 5.20 26.00 11.00 3.00 6.00 R 
200200D080 7.00 2.00 5.90 36.00 21.00 3.00 8.00 R 
210150D080 7.00 1.50 5.90 36.00 22.00 2.50 8.00 R 
110200D080 7.00 2.00 5.90 27.00 12.00 3.00 8.00 R 
210200D080 7.00 2.00 5.90 36.00 22.00 3.00 8.00 R 
110250D080 7.00 2.50 5.90 27.00 12.00 3.50 8.00 R 
210250D080 7.00 2.50 5.90 36.00 22.00 3.50 8.00 R 
110300D080 7.00 3.00 5.90 27.00 12.00 3.50 8.00 R 
210300D080 7.00 3.00 5.90 36.00 22.00 3.50 8.00 R 
300200D080 7.00 2.00 5.90 46.00 31.00 3.00 8.00 R 
300300D080 7.00 3.00 5.90 46.00 31.00 3.50 8.00 R 
MINFL07- 210150D080 7.00 1.50 5.90 36.00 22.00 2.50 8.00 L 
300200D080 7.00 2.00 5.90 46.00 31.00 3.00 8.00 L 


TaeguTec Industry 4.0
Условия • Радиус при вершине менее 0.1мм : Стандартная позиция
резания
