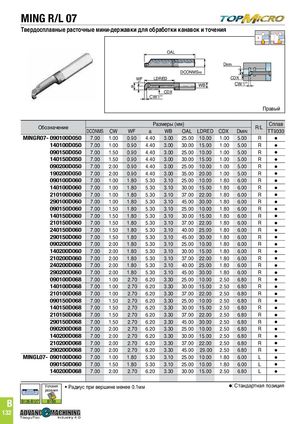

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 495

MING R/L 07
Твердосплавные расточные мини-державки для обработки канавок и точения

OAL
DMIN
DCONMSh6
WF LDRED CDX
a WB CW +0.05
0

CDX
CW +0.05
0


Правый
Размеры (мм) Сплав
Обозначение R/L
DCONMS CW WF a WB OAL LDRED CDX DMIN TT9030
MINGR07- 090100D050 7.00 1.00 0.90 4.40 3.00 25.00 10.00 1.00 5.00 R 
140100D050 7.00 1.00 0.90 4.40 3.00 30.00 15.00 1.00 5.00 R 
090150D050 7.00 1.50 0.90 4.40 3.00 25.00 10.00 1.00 5.00 R 
140150D050 7.00 1.50 0.90 4.40 3.00 30.00 15.00 1.00 5.00 R 
090200D050 7.00 2.00 0.90 4.40 3.00 25.00 10.00 1.00 5.00 R 
190200D050 7.00 2.00 0.90 4.40 3.00 35.00 20.00 1.00 5.00 R 
090100D060 7.00 1.00 1.80 5.30 3.10 25.00 10.00 1.80 6.00 R 
140100D060 7.00 1.00 1.80 5.30 3.10 30.00 15.00 1.80 6.00 R 
210100D060 7.00 1.00 1.80 5.30 3.10 37.00 22.00 1.80 6.00 R 
290100D060 7.00 1.00 1.80 5.30 3.10 45.00 30.00 1.80 6.00 R 
090150D060 7.00 1.50 1.80 5.30 3.10 25.00 10.00 1.80 6.00 R 
140150D060 7.00 1.50 1.80 5.30 3.10 30.00 15.00 1.80 6.00 R 
210150D060 7.00 1.50 1.80 5.30 3.10 37.00 22.00 1.80 6.00 R 
240150D060 7.00 1.50 1.80 5.30 3.10 40.00 25.00 1.80 6.00 R 
290150D060 7.00 1.50 1.80 5.30 3.10 45.00 30.00 1.80 6.00 R 
090200D060 7.00 2.00 1.80 5.30 3.10 25.00 10.00 1.80 6.00 R 
140200D060 7.00 2.00 1.80 5.30 3.10 30.00 15.00 1.80 6.00 R 
210200D060 7.00 2.00 1.80 5.30 3.10 37.00 22.00 1.80 6.00 R 
240200D060 7.00 2.00 1.80 5.30 3.10 40.00 25.00 1.80 6.00 R 
290200D060 7.00 2.00 1.80 5.30 3.10 45.00 30.00 1.80 6.00 R 
090100D068 7.00 1.00 2.70 6.20 3.30 25.00 10.00 2.50 6.80 R 
140100D068 7.00 1.00 2.70 6.20 3.30 30.00 15.00 2.50 6.80 R 
210100D068 7.00 1.00 2.70 6.20 3.30 37.00 22.00 2.50 6.80 R 
090150D068 7.00 1.50 2.70 6.20 3.30 25.00 10.00 2.50 6.80 R 
140150D068 7.00 1.50 2.70 6.20 3.30 30.00 15.00 2.50 6.80 R 
210150D068 7.00 1.50 2.70 6.20 3.30 37.00 22.00 2.50 6.80 R 
290150D068 7.00 1.50 2.70 6.20 3.30 45.00 30.00 2.50 6.80 R 
090200D068 7.00 2.00 2.70 6.20 3.30 25.00 10.00 2.50 6.80 R 
140200D068 7.00 2.00 2.70 6.20 3.30 30.00 15.00 2.50 6.80 R 
210200D068 7.00 2.00 2.70 6.20 3.30 37.00 22.00 2.50 6.80 R 
290200D068 7.00 2.00 2.70 6.20 3.30 45.00 29.00 2.50 6.80 R 
MINGL07- 090100D060 7.00 1.00 1.80 5.30 3.10 25.00 10.00 1.80 6.00 L 
090150D060 7.00 1.50 1.80 5.30 3.10 25.00 10.00 1.80 6.00 L 
140200D068 7.00 2.00 2.70 6.20 3.30 30.00 15.00 2.50 6.80 L 
TaeguTec Industry 4.0
Условия • Радиус при вершине менее 0.1мм : Стандартная позиция
резания
