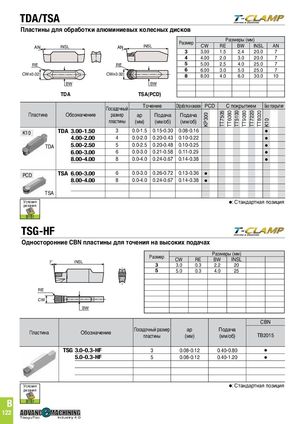

TDA/TSA
Пластины для обработки алюминиевых колесных дисков
Размеры (мм)
Размер CW RE BW INSL AN
AN INSL AN INSL
| 3 | 3.00 | 1.5 | 2.4 | 20.0 | 7 | |||||
| 4 | 4.00 | 2.0 | 3.0 | 20.0 | 7 | |||||
| RE | RE | 5 | 5.00 | 2.5 | 4.0 | 25.0 | 7 | |||
| 6 | 6.00 | 3.0 | 5.0 | 25.0 | 7 | |||||
| CW±0.02 | CW±0.02 | 8 | 8.00 | 4.0 | 6.0 | 30.0 | 10 | |||
| BW | BW | |||||||||
| TDA | TSA(PCD) | |||||||||
| Посадочный | Точение | Обработка канавок PCD | С покрытием Без покрытия | |||||||
| Пластина Обозначение | размер | ap | Подача Подача | |||||||
| пластины | (мм) | (мм/об) (мм/об) | ||||||||
| TT7505 TT6080 TT5100 TT9080 TT7220 TT8020 K10 | ||||||||||
| TDA 3.00-1.50 K10 | 3 | 0.0-1.5 0.15-0.30 0.08-0.16 | | |||||||
| 4.00-2.00 | 4 | 0.0-2.0 0.20-0.43 0.10-0.22 | | |||||||
| TDA 5.00-2.50 | 5 | 0.0-2.5 0.20-0.48 0.10-0.25 | | |||||||
| 6.00-3.00 | 6 | 0.0-3.0 0.21-0.58 0.11-0.29 | | |||||||
| 8.00-4.00 | 8 | 0.0-4.0 0.24-0.67 0.14-0.38 | | |||||||
| TSA 6.00-3.00 PCD | 6 | 0.0-3.0 0.26-0.72 0.13-0.36 | | |||||||
| 8.00-4.00 | 8 | 0.0-4.0 0.24-0.67 0.14-0.38 | |
TSA Условия : Стандартная позиция резания B161
TSG-HF
Односторонние CBN пластины для точения на высоких подачах
Размер Размеры (мм)
| CW | RE | BW | INSL | |||
| 7˚ | INSL | 3.0 | 0.3 | 2.2 | 20 | |
| 3 | ||||||
| 5 | 5.0 | 0.3 | 4.0 | 25 |
RE CW BW CBN
Посадочный размер ap Подача
| Пластина | Обозначение | пластины | (мм) | (мм/об) | TB2015 | |||
| TSG 3.0-0.3-HF | 3 | 0.08-0.12 | 0.40-0.80 | | ||||
| 5.0-0.3-HF | 5 | 0.08-0.12 | 0.40-1.20 | |
TaeguTec Industry 4.0 : Стандартная позиция
