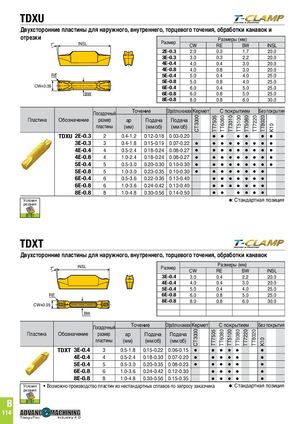

TDXU

Двухсторонние пластины для наружного, внутреннего, торцевого точения, обработки канавок и

отрезки

Размер Размеры (мм)

7˚INSLCWREBWINSL
2E-0.3 2.00.31.720.0
3E-0.3 3.00.32.220.0
4E-0.44.00.43.020.0
4E-0.84.00.83.020.0
RE 5E-0.45.00.44.025.0
5E-0.85.00.84.025.0
CW±0.05 6E-0.46.00.45.025.0
BW 6E-0.86.00.85.025.0
8E-0.88.00.86.030.0

Посадочный Точение Обработка канавок Кермет С покрытием Без покрытия

Обозначение ПластинаразмерapПодача Подача
пластины(мм)(мм/об) (мм/об)
TDXU 2E-0.3 20.4-1.2 0.12-0.18 0.03-0.20     
3E-0.3 30.4-1.8 0.15-0.19 0.07-0.22       
4E-0.440.5-2.4 0.18-0.24 0.08-0.27       
4E-0.841.0-2.4 0.18-0.24 0.08-0.27       
5E-0.450.5-3.0 0.20-0.30 0.10-0.30       
5E-0.851.0-3.0 0.23-0.35 0.10-0.30      
6E-0.460.5-3.6 0.22-0.36 0.13-0.40      
6E-0.861.0-3.6 0.24-0.42 0.13-0.40      
8E-0.881.0-4.8 0.30-0.56 0.14-0.50     

Условия : Стандартная позиция резания B161 TDXT

Двухсторонние пластины для наружного, внутреннего, торцевого точения, обработки канавок

INSL Размеры (мм)

7˚РазмерCWREBWINSL
3E-0.43.00.42.220.0
4E-0.44.00.43.020.0
5E-0.45.00.44.025.0
RE 6E-0.86.00.85.025.0
8E-0.88.00.86.030.0
CW±0.05
BW
Точение Посадочный Обработка канавок КерметС покрытиемБез покрытия
Пластина ОбозначениеразмерapПодачаПодача
пластины(мм)(мм/об)(мм/об)
TDXT 3E-0.430.5-1.8 0.15-0.22 0.06-0.15   
4E-0.440.5-2.4 0.18-0.30 0.07-0.20   
5E-0.450.5-3.0 0.20-0.35 0.08-0.23   
6E-0.861.0-3.6 0.24-0.42 0.12-0.30   
8E-0.881.0-4.8 0.30-0.56 0.15-0.35   

TaeguTec Industry 4.0 : Стандартная позиция

Условия • Возможно производство пластин из нестандартных сплавов по запросу заказчика
