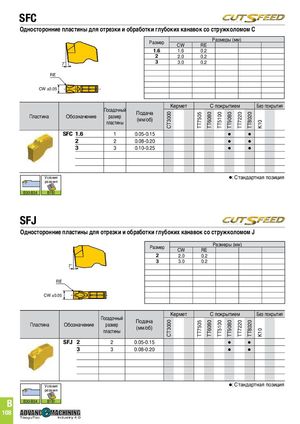

SFC
Односторонние пластины для отрезки и обработки глубоких канавок со стружколомом С
Размер Размеры (мм) CW RE
| | | 1.6 | 1.6 | 0.2 |
| | | 2 | 2.0 | 0.2 |
| | 7˚ | 3 | 3.0 | 0.2 |
| RE | | | | |
| CW ±0.05 | | | | | |
| | Кермет | С покрытием | Без покрытия |
| Посадочный | Подача | | | |
| Пластина Обозначение | | размер | | | |
| | | (мм/об) | | |
| | пластины | | | |
| SFC 1.6 | | 1 | 0.05-0.15 | | |
| 2 | 2 | 0.08-0.20 | | |
| 3 | 3 | 0.10-0.25 | | |
Условия : Стандартная позиция резания B30-B34 B161
SFJ
Односторонние пластины для отрезки и обработки глубоких канавок со стружколомом J
Размер Размеры (мм) CW RE
| | | 2 | 2.0 | 0.2 |
| | | 3 | 3.0 | 0.2 |
| | 7˚ | | | |
| RE | | | | |
| CW ±0.05 | | | | | |
| | Кермет | С покрытием | Без покрытия |
| Посадочный | | | | |
| Подача | | | |
| Пластина | Обозначение | | | размер | | | |
| | | пластины | | (мм/об) | | |
| SFJ 2 | | | 2 | 0.05-0.15 | | |
| | 3 | | 3 | 0.08-0.20 | | |
TaeguTec Industry 4.0 : Стандартная позиция
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
