HEX 9/16" G1/8 BSPP
7/16"-20UNF Ø4 Ø13.8 (Flare 37º)

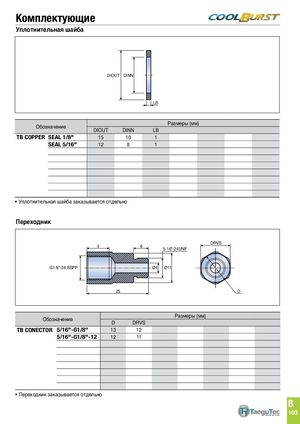

Комплектующие 14 7.1
Уплотнительная шайба
HEX 9/16" G1/8 BSPP DIOUT DINN 74º 7/16"-20UNF Ø4 Ø13.8 (Flare 37º) LB 14 7.1 28.75
| Обозначение | dIOut | dINN | LB | Размеры(мм) |
| TB COPPER SEAL 1/8" | 15 | 10 | 1 | |
| SEAL 5/16" | 12 | 8 | 1 |
9 6 5-16"-24UNF
G1/8"-28 BSPP Ø4 Ø11
DIOUT DINN 25 D
- Уплотнительная шайба заказывается отдельно LB Переходник
DRVS 9 6 5-16"-24UNF
G1/8"-28 BSPP Ø4 Ø11
25 D
| Обоз | начение | D | dRVS | Размеры(мм) |
| TB CONECTOR | 5/16"-G1/8" | 13 | 12 | |
| 5/16"-G1/8"-12 | 12 | 11 |
- Переходник заказывается отдельно
