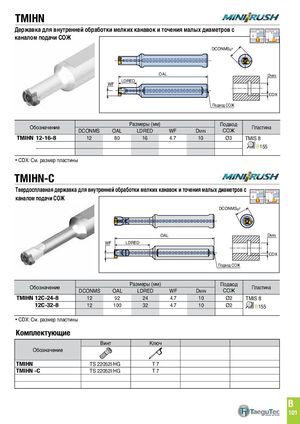

TMIHN
Державка для внутренней обработки мелких канавок и точения малых диаметров с
каналом подачи СОЖ
DCONMSg7 DCONMSg7
OAL OAL D LDRED MIN
WF LDRED DMIN
WF CDX CDX Coolant inlet
Coolant inletПодвод СОЖ Размеры (мм) Подвод
Обозначение СОЖ Пластина
| dCONMS | OAL | LdRed | WF | DMIN | ||||
| TMIHN 12-16-8 | 12 | 80 | 16 | 4.7 | 10 | Ø3 | tMIS 8 |
B155
- CdX: См. размер пластины
TMIHN-C
Твердосплавная державка для внутренней обработки мелких канавок и точения малых диаметров с
каналом подачи СОЖ
DCONMSg7 DCONMSg7
OAL OAL DMIN
WF LDRED DMIN
WF LDRED CDX CDX Coolant inlet
Подвод СОЖCoolant inlet Размеры (мм) Подвод Обозначение Пластина
| dCONMS | OAL | LdRed | WF | DMIN | СОЖ | |||||
| TMIHN 12C-24-8 | 12 | 92 | 24 | 4.7 | 10 | Ø2 | tMIS 8 | |||
| 12C-32-8 | 12 | 100 | 32 | 4.7 | 10 | Ø2 | B155 |
- CdX: См. размер пластины
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TMIHN | tS 22052I/HG | t 7 |
| TMIHN-C | tS 22052I/HG | t 7 |
