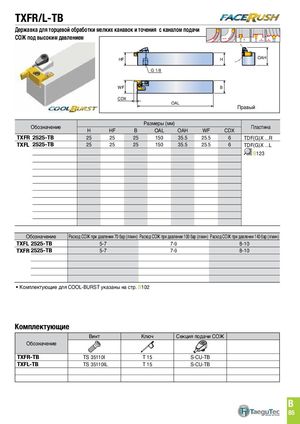

TXFR/L-TB
Державка для торцевой обработки мелких канавок и точения с каналом подачи
HF H OAH
G 1/8 WF B CDX OAL
Правый Размеры (мм) Обозначение Пластина
| H | Hf | B | OAL | OAH | WF | CDX | ||
| TXFR 2525-TB | 25 | 25 | 25 | 150 | 35.5 | 25.5 | 6 | tdf(G)X ...R |
| TXFL 2525-TB | 25 | 25 | 25 | 150 | 35.5 | 25.5 | 6 | tdf(G)X ...L |
B123
Обозначение Расход СОЖ при давлении 70 бар (л/мин) Расход СОЖ при давлении 100 бар (л/мин) Расход СОЖ при давлении 140 бар (л/мин)
| TXFL 2525-TB | 5-7 | 7-9 | 8-10 |
| TXFR 2525-TB | 5-7 | 7-9 | 8-10 |
- Комплектующие для COOL-BuRSt указаны на стр. B102
Комплектующие
| Винт | Ключ | Секция подачи СОЖ | |
| Обозначение | |||
| TXFR-TB | tS 35110I | t 15 | S-CU-TB |
| TXFL-TB | tS 35110IL | t 15 | S-CU-TB |
