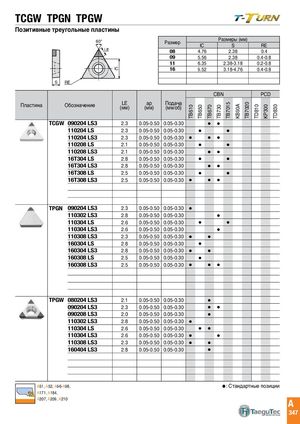

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 350

TCGW TPGN TPGW
Позитивные треугольные пластины
60° Размеры (мм)
Размер
IC S RE
LE 08 4.76 2.38 0.4
09 5.56 2.38 0.4-0.8
11 6.35 2.38-3.18 0.2-0.8
IC 16 9.52 3.18-4.76 0.4-0.8
S RE
CBN PCD
Пластина Обозначение LE ар Подача


TB7015

TB7020
(мм) (мм) (мм/об)


KB90A

TD810
KP300
TD830
TB610
TB650
TB670
TB730
TCGW 090204 LS3 2.3 0.05-0.50 0.05-0.30  
110204 LS 2.3 0.05-0.50 0.05-0.30  
110204 LS3 2.3 0.05-0.50 0.05-0.30   
110208 LS 2.1 0.05-0.50 0.05-0.30  
110208 LS3 2.1 0.05-0.50 0.05-0.30  
16T304 LS 2.8 0.05-0.50 0.05-0.30  
16T304 LS3 2.8 0.05-0.50 0.05-0.30  
16T308 LS 2.5 0.05-0.50 0.05-0.30  
16T308 LS3 2.5 0.05-0.50 0.05-0.30   

TPGN 090204 LS3 2.3 0.05-0.50 0.05-0.30 
110302 LS3 2.8 0.05-0.50 0.05-0.30 
110304 LS 2.6 0.05-0.50 0.05-0.30  
110304 LS3 2.6 0.05-0.50 0.05-0.30 
110308 LS3 2.3 0.05-0.50 0.05-0.30  
160304 LS 2.8 0.05-0.50 0.05-0.30 
160304 LS3 2.8 0.05-0.50 0.05-0.30  
160308 LS 2.5 0.05-0.50 0.05-0.30 
160308 LS3 2.5 0.05-0.50 0.05-0.30   

TPGW 080204 LS3 2.1 0.05-0.50 0.05-0.30 
090204 LS3 2.3 0.05-0.50 0.05-0.30  
090208 LS3 2.0 0.05-0.50 0.05-0.30 
110302 LS3 2.8 0.05-0.50 0.05-0.30 
110304 LS 2.6 0.05-0.50 0.05-0.30  
110304 LS3 2.6 0.05-0.50 0.05-0.30  
110308 LS3 2.3 0.05-0.50 0.05-0.30  
160404 LS3 2.8 0.05-0.50 0.05-0.30 

A51, A52, A96-A98, : Стандартные позиции
A171, A184,
A
A207, A209, A210

347
