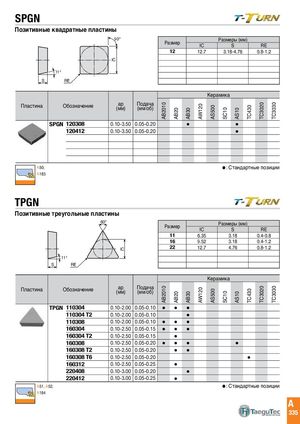

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 338

SPGN
Позитивные квадратные пластины
90° Размеры (мм)
Размер
IC S RE
12 12.7 3.18-4.76 0.8-1.2
IC
11°
S RE

Керамика
Пластина Обозначение ар Подача


AB2010


TC3020
TC3030
AW120
(мм) (мм/об)


AS500


TC430
SC10
AB20
AB30


AS10
SPGN 120308 0.10-3.50 0.05-0.20  
120412 0.10-3.50 0.05-0.20 

A50, : Стандартные позиции
A183


TPGN
Позитивные треугольные пластины
60° Размеры (мм)
Размер
IC S RE
11 6.35 3.18 0.4-0.8
16 9.52 3.18 0.4-1.2
IC 22 12.7 4.76 0.8-1.2
11°
S RE

Керамика
Пластина Обозначение ар Подача
AB2010


TC3020
TC3030
AW120


(мм) (мм/об)
AS500


TC430
SC10
AB20
AB30


AS10


TPGN 110304 0.10-2.00 0.05-0.10   
110304 T2 0.10-2.00 0.05-0.10 
110308 0.10-2.00 0.05-0.10   
160304 0.10-2.50 0.05-0.15   
160304 T2 0.10-2.50 0.05-0.15 
160308 0.10-2.50 0.05-0.20    
160308 T2 0.10-2.50 0.05-0.20  
160308 T6 0.10-2.50 0.05-0.20 
160312 0.10-2.50 0.05-0.25 
220408 0.10-3.00 0.05-0.20 
220412 0.10-3.00 0.05-0.25 
A51, A52, : Стандартные позиции
A184
A
335
