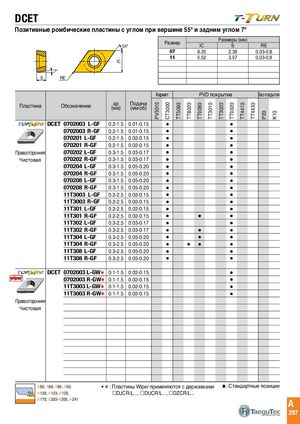

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 300

DCET
Позитивные ромбические пластины с углом при вершине 55° и задним углом 7°
Размеры (мм)
Размер
55° IC S RE
07 6.35 2.38 0.03-0.8
11 9.52 3.97 0.03-0.8
IC
7°
S RE

Кермет PVD покрытие Без покрытия
Пластина Обозначение ар Подача


PV3010
CT3000
TT5080
TT8020
TT9080
TT3010
TT3020
TT9020
TT4410
TT4430
(мм) (мм/об)


P20
K10
DCET 0702003 L-GF 0.2-1.5 0.01-0.15  
0702003 R-GF 0.2-1.5 0.01-0.15  
070201 L-GF 0.2-1.5 0.02-0.15  
070201 R-GF 0.2-1.5 0.02-0.15  
Правосторонняя 070202 L-GF 0.3-1.5 0.03-0.17  
Чистовая 070202 R-GF 0.3-1.5 0.03-0.17  
070204 L-GF 0.3-1.5 0.05-0.20  
070204 R-GF 0.3-1.5 0.05-0.20  
070208 L-GF 0.3-1.5 0.05-0.20  
070208 R-GF 0.3-1.5 0.05-0.20  
11T3003 L-GF 0.2-2.5 0.02-0.15  
11T3003 R-GF 0.2-2.5 0.02-0.15  
11T301 L-GF 0.2-2.5 0.02-0.15  
11T301 R-GF 0.2-2.5 0.02-0.15   
11T302 L-GF 0.3-2.5 0.03-0.17  
11T302 R-GF 0.3-2.5 0.03-0.17   
11T304 L-GF 0.3-2.5 0.05-0.20   
11T304 R-GF 0.3-2.5 0.05-0.20    
11T308 L-GF 0.3-2.5 0.05-0.20  
11T308 R-GF 0.3-2.5 0.05-0.20  
DCET 0702003 L-GW⁕ 0.1-1.5 0.02-0.15 
0702003 R-GW⁕ 0.1-1.5 0.02-0.15 
11T3003 L-GW⁕ 0.1-1.5 0.02-0.15 
11T3003 R-GW⁕ 0.1-1.5 0.02-0.15 
Правосторонняя
Чистовая


A85, A86, A89, A90,  ⁕ : Пластины Wiper применяются с державками : Стандартные позиции
A120, A123, A125, DJCR/L..., DUCR/L..., DZCR/L...
A
A170, A203-A205, A241

297
