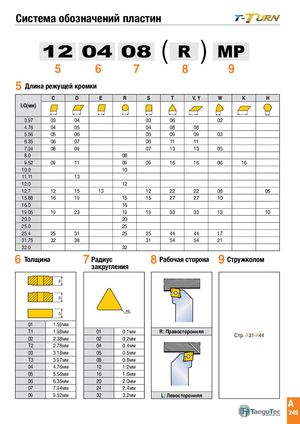

12 04 08 ( )R MP
5 6 7 8 9
5 Длина режущей кромки
| C | D | E | R | S | T | V, Y | W | K | H | |
| I.C(мм) | ||||||||||
| 3.97 | 03 | 04 | 03 | 06 | 02 | |||||
| 4.76 | 04 | 05 | 04 | 08 | 08 | |||||
| 5.56 | 05 | 06 | 05 | 09 | 09 | 03 | ||||
| 6.35 | 06 | 07 | 06 | 11 | 11 | |||||
| 7.94 | 08 | 09 | 07 | 13 | 13 | 05 | ||||
| 8.0 | 08 | |||||||||
| 9.52 | 09 | 11 | 09 | 09 | 16 | 16 | 06 | 16 | ||
| 10.0 | 10 | |||||||||
| 11.11 | 13 | |||||||||
| 12.0 | 12 | |||||||||
| 12.7 | 12 | 15 | 13 | 12 | 22 | 22 | 08 | 05 | ||
| 15.88 | 16 | 19 | 15 | 15 | 27 | 27 | 10 | |||
| 16.0 | 16 | |||||||||
| 19.05 | 19 | 23 | 19 | 19 | 33 | 33 | 13 | 10 | ||
| 20.0 | 20 | |||||||||
| 25.0 | 25 | |||||||||
| 25.4 | 25 | 31 | 25 | 25 | 44 | 44 | 17 | |||
| 31.75 | 32 | 38 | 31 | 54 | 54 | 21 | ||||
| 32.0 | 32 |
6 32.0 7 32 8 9
Толщина Радиус Рабочая сторона Стружколом
закругления S
S RE S 01 1.59мм
| T1 | 1.98мм | 01 | 0.1мм | R: Правосторонняя |
| 02 | 2.38мм | 02 | 0.2мм | Стр. A31-A44 |
| T2 | 2.78мм | 04 | 0.4мм | |
| 03 | 3.18мм | 05 | 0.5мм | |
| T3 | 3.97мм | 08 | 0.8мм | |
| 04 | 4.76мм | 12 | 1.2мм | |
| 05 | 5.56мм | 16 | 1.6мм | |
| 06 | 6.35мм | 20 | 2.0мм | |
| 07 | 7.94мм | 24 | 2.4мм | |
| 09 | 9.52мм | 32 | 3.2мм | A L: Левосторонняя |
