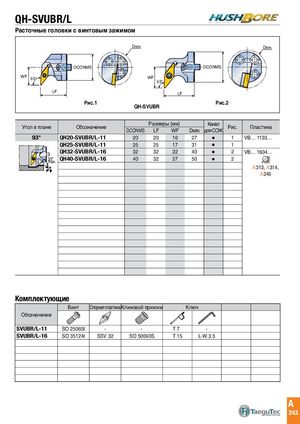

QH-SVUBR/L
| LF 93° WF | QH-S DMIN DCONMS Рис.1 | VUBR 93° WF | LF | DCONMS Рис | .2 | DMIN |
| Угол в плане | Обозначение DCONMS | Размер LF | ы(мм) WF DMIN | Канал для СОЖ | Рис. | Пластина |
| 93° | QH20-SVUBR/L-11 20 | 20 | 16 27 | | 1 | VB… 1103… |
| QH25-SVUBR/L-11 25 | 25 | 17 31 | | 1 | ||
| QH32-SVUBR/L-16 32 | 32 | 22 40 | | 2 | VB… 1604… | |
| 50° max. | QH40-SVUBR/L-16 40 | 32 | 27 50 | | 2 | A313,A314, A349 |
Комплектующие
| Винт | Опорная пластина | Клиновой прижим | Кл | юч | |
| Обозначение | |||||
| SVUBR/L-11 | SO 25065I | - | - | T 7 | - |
| SVUBR/L-16 | SO 35124I | SSV 32 | SO 50090S | T 15 | L-W 3.5 |
