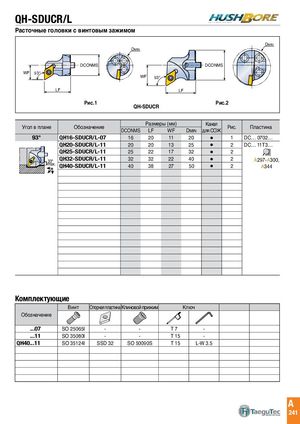

QH-SDUCR/L
DMIN D MIN DCONMS DCONMS D MIN DMIN WF 93° WF 93°
| DCONMS | LF | DCONMS | LF | ||
| WF | 93° |
WF 93°Рис.1 Рис.2
QH-SDUCR LF LF
| Угол в плане | Обозначение | DCONMS | Размеры LF | (мм) WF | DMIN | Канал для СОЖ | Рис. | Пластина |
| 93° | QH16-SDUCR/L-07 | 16 | 20 | 11 | 20 | | 1 | DC… 0702… |
| QH20-SDUCR/L-11 | 20 | 20 | 13 | 25 | | 2 | DC… 11T3… | |
| QH25-SDUCR/L-11 | 25 | 22 | 17 | 32 | | 2 | ||
| 30° | QH32-SDUCR/L-11 | 32 | 32 | 22 | 40 | | 2 | A297-A300, |
| max. | QH40-SDUCR/L-11 | 40 | 38 | 27 | 50 | | 2 | A344 |
Комплектующие
| Винт | Опорная пластина | Клиновой прижим | Кл | юч | |
| Обозначение | |||||
| ...07 | SO 25065I | - | - | T 7 | - |
| ...11 | SO 35080I | - | - | T 15 | - |
| QH40...11 | SO 35124I | SSD 32 | SO 50090S | T 15 | L-W 3.5 |
