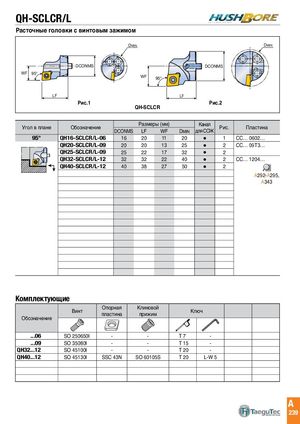

QH-SCLCR/L
DMIN DMIN
DCONMS DCONMS
| Угол в плане LF 95° WF | Рис.1 Обозначение DCONMS | DCONMS DMIN | QH-SCL Разме LF WF | CR ры(мм) WF DMIN LF 95° | Рис Канал для СОЖ DCON | .2 Рис. MS | Пластина DMIN |
| 95° | QH16-SCLCR/L-06 | 16 | 20 | 11 20 | | 1 | CC… 0602… |
| QH20-SCLCR/L-09 | 20 | 20 | 13 25 | | 2 | CC… 09T3… | |
| QH25-SCLCR/L-09 | 25 | 22 | 17 32 | | 2 | ||
| QH32-SCLCR/L-12 | 32 | 32 | 22 40 | | 2 | CC… 1204… | |
| QH40-SCLCR/L-12 | 40 | 38 | 27 50 | | 2 | A292-A295, A343 |
Комплектующие
| Винт | Опорная пластина | Клиновой прижим | Кл | юч | |
| Обозначение | |||||
| ...06 | SO 250650I | - | - | T 7 | - |
| ...09 | SO 35080I | - | - | T 15 | - |
| QH32...12 | SO 45100I | - | - | T 20 | - |
| QH40...12 | SO 45130I | SSC 43N | SO 60105S | T 20 | L-W 5 |
