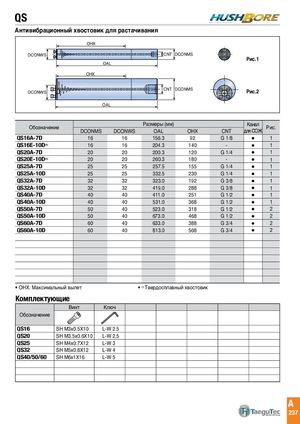

QS
Антивибрационный хвостовик для растачивания
OHX
| DCONWS | CNT | DCONMS | |||
| Рис.1 | |||||
| OAL | |||||
| OHX | |||||
| CNT | DCONMS | Рис.2 |
DCONWS OAL
| Размеры(мм) | Канал | ||||||
| DCONMS | DCONWS | OAL | OHX | CNT | для СОЖ | . | |
| QS16A-7D | 16 | 16 | 156.3 | 92 | G 1/8 | | 1 |
| QS16E-10D(1) | 16 | 16 | 204.3 | 140 | - | | 1 |
| QS20A-7D | 20 | 20 | 200.3 | 120 | G 1/4 | | 1 |
| QS20E-10D(1) | 20 | 20 | 260.3 | 180 | - | | 1 |
| QS25A-7D | 25 | 25 | 257.5 | 155 | G 1/4 | | 1 |
| QS25A-10D | 25 | 25 | 332.5 | 230 | G 1/4 | | 1 |
| QS32A-7D | 32 | 32 | 323.0 | 192 | G 3/8 | | 1 |
| QS32A-10D | 32 | 32 | 419.0 | 288 | G 3/8 | | 1 |
| QS40A-7D | 40 | 40 | 411.0 | 251 | G 1/2 | | 1 |
| QS40A-10D | 40 | 40 | 531.0 | 368 | G 1/2 | | 1 |
| QS50A-7D | 50 | 40 | 523.0 | 318 | G 1/2 | | 2 |
| QS50A-10D | 50 | 40 | 673.0 | 468 | G 1/2 | | 2 |
| QS60A-7D | 60 | 40 | 633.0 | 388 | G 3/4 | | 2 |
| QS60A-10D | 60 | 40 | 813.0 | 568 | G 3/4 | | 2 |
OHX: Максимальный вылет Твердосплавный хвостовик (1)
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| QS16 | SH M3x0.5X10 | L-W 2.5 |
| QS20 | SH M3.5x0.6X10 | L-W 2.5 |
| QS25 | SH M4x0.7X12 | L-W 3 |
| QS32 | SH M5x0.8X12 | L-W 4 |
| QS40/50/60 | SH M6x1X16 | L-W 5 |
