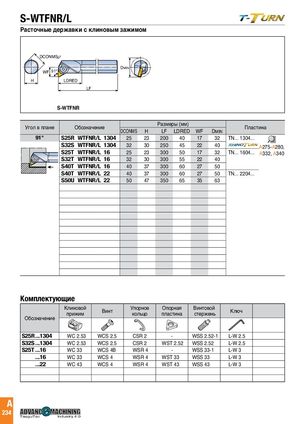

S-WTFNR/L

Расточные державки с клиновым зажимом

DCONMSg7 DCONMSg7 D MIN WF 91° DMIN

H LDRED WF 91°

H LF LDRED LF S-WTFNR

Угол в плане	Обозначение	DCONMS	H	Разме LF	ры(мм) LDRED	WF	DMIN	Пласт	ина
91°	S25R WTFNR/L 1304	25	23	200	40	17	32	TN... 1304...
	S32S WTFNR/L 1304	32	30	250	45	22	40		A275-A280
	S25T WTFNR/L 16	25	23	300	50	17	32	TN... 1604...	, A332,A340
	S32T WTFNR/L 16	32	30	300	55	22	40
	S40T WTFNR/L 16	40	37	300	60	27	50
	S40T WTFNR/L 22	40	37	300	60	27	50	TN... 2204...
	S50U WTFNR/L 22	50	47	350	65	35	63

Комплектующие

Обозначение	Клиновой прижим	Винт	Упорное кольцо	Опорная пластина	Винтовой стержень	Ключ
S25R ...1304	WC 2.53	WCS 2.5	CSR 2	-	WSS 2.52-1	L-W 2.5
S32S ...1304	WC 2.53	WCS 2.5	CSR 2	WST 2.52	WSS 2.52	L-W 2.5
S25T ...16	WC 33	WCS 4B	WSR 4	-	WSS 33-1	L-W 3
...16	WC 33	WCS 4	WSR 4	WST 33	WSS 33	L-W 3
...22	WC 43	WCS 4	WSR 4	WST 43	WSS 43	L-W 3
