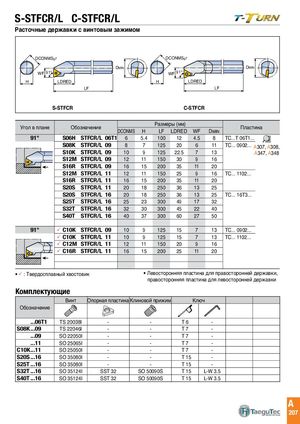

S-STFCR/L C-STFCR/L
DCONMSg7 DMIN
| WF 91° | DCONMS | DCONMS | ||
| g7 | g7 |
| H | LDRED | D | |||
| DMIN | MIN | ||||
| WF 91°LF | WF 91° |
H LDRED H LDRED
LF LF S-STFCR C-STFCR
| Угол в плане | Обо | значение | Разме | ры(мм) | Пласт | ина | ||||
| DCONMS | H | LF | LDRED | WF | DMIN | |||||
| 91° | S06H | STFCR/L 06T1 | 6 | 5.4 | 100 | 12 | 4.5 | 8 | TC...T 06T1.. | . |
| S08K | STFCR/L 09 | 8 | 7 | 125 | 20 | 6 | 11 | TC... 0902... | A307,A308, | |
| S10K | STFCR/L 09 | 10 | 9 | 125 | 22.5 | 7 | 13 | A347,A348 | ||
| S12M | STFCR/L 09 | 12 | 11 | 150 | 30 | 9 | 16 | |||
| S16R | STFCR/L 09 | 16 | 15 | 200 | 35 | 11 | 20 | |||
| S12M | STFCR/L 11 | 12 | 11 | 150 | 25 | 9 | 16 | TC... 1102... | ||
| S16R | STFCR/L 11 | 16 | 15 | 200 | 35 | 11 | 20 | |||
| S20S | STFCR/L 11 | 20 | 18 | 250 | 36 | 13 | 25 | |||
| S20S | STFCR/L 16 | 20 | 18 | 250 | 36 | 13 | 25 | TC... 16T3... | ||
| S25T | STFCR/L 16 | 25 | 23 | 300 | 49 | 17 | 32 | |||
| S32T | STFCR/L 16 | 32 | 30 | 300 | 45 | 22 | 40 | |||
| S40T | STFCR/L 16 | 40 | 37 | 300 | 60 | 27 | 50 | |||
| 91° | C10K | STFCR/L 09 | 10 | 9 | 125 | 15 | 7 | 13 | TC... 0902... | |
| C10K | STFCR/L 11 | 10 | 9 | 125 | 15 | 7 | 13 | TC... 1102... | ||
| C12M | STFCR/L 11 | 12 | 11 | 150 | 20 | 9 | 16 | |||
| C16R | STFCR/L 11 | 16 | 15 | 200 | 25 | 11 | 20 |
DCONMSg7
- : Твердосплавный хвостовик Левосторонняя пластина для правосторонней державки,
правосторонняя пластина для левосторонней державки
Комплектующие
| Винт | Опорная пласти | на Клиновой прижим | Кл | юч | |
| Обозначение | |||||
| ...06T1 | TS 20038I | - | - | T 6 | - |
| S08K ...09 | TS 22046I | - | - | T 7 | - |
| ...09 | SO 22050I | - | - | T 7 | - |
| ...11 | SO 25065I | - | - | T 7 | - |
| C10K ...11 | SO 25050I | - | - | T 7 | - |
| S20S ...16 | SO 35080I | - | - | T 15 | - |
| S25T ...16 | SO 35080I | - | - | T 15 | - |
| S32T ...16 | SO 35124I | SST 32 | SO 50090S | T 15 | L-W 3.5 |
| S40T ...16 | SO 35124I | SST 32 | SO 50090S | T 15 | L-W 3.5 |
