Каталог TaeguTec вращающиеся инструменты 2020 - 2021

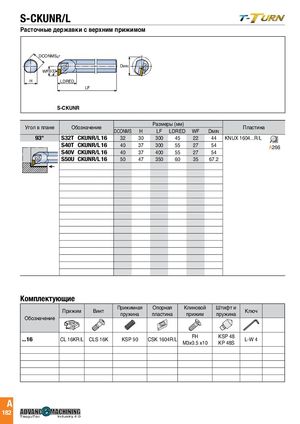

S-CKUNR/L
dg7 DCONMS Dmin f 93° g7 h DMIN l2 WF 93° l1 H LDRED LF S-CKUNR
| Угол в плане | Обозначение | DCONMS | H | Разме LF | ры(мм) LDRED | WF | DMIN | Пластина |
| 93° | S32T CKUNR/L16 | 32 | 30 | 300 | 45 | 22 | 44 | KNUX 1604...R/L |
| S40T CKUNR/L16 | 40 | 37 | 300 | 55 | 27 | 54 | A266 | |
| S40V CKUNR/L16 | 40 | 37 | 400 | 55 | 27 | 54 | ||
| S50U CKUNR/L16 | 50 | 47 | 350 | 60 | 35 | 67.2 |
Комплектующие
| Обозначение | Прижим | Винт | Прижимная пружина | Опорная пластина | Клиновой прижим | Штифт и пружина | Ключ |
| ...16 | CL 16KR/L | CLS 16K | KSP 90 | CSK 1604R/L | FH M3x0.5 x10 | KSP 48 KP 48S | L-W 4 |
