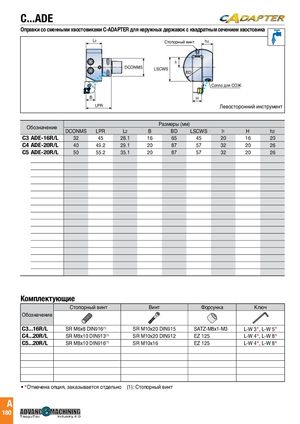

SS F1 C...ADE h1 Оправки со сменными хвостовиками C-ADAPTER для наружных державок с квадратным сечением хвостовика
L2 Стопорный винтStopper screw h2
l1 DCONMS LSCWS BD Сопло для СОЖCoolant nozzle B H LPR Левосторонний инструмент
| Р | азмеры(м | м) | |||||||
| Обозначение | DCONMS | LPR | L2 | B | BD | LSCWS | l1 | H | h2 |
| C3 ADE-16R/L | 32 | 45 | 28.1 | 16 | 65 | 45 | 20 | 16 | 20 |
| C4 ADE-20R/L | 40 | 49.2 | 29.1 | 20 | 87 | 57 | 32 | 20 | 26 |
| C5 ADE-20R/L | 50 | 55.2 | 35.1 | 20 | 87 | 57 | 32 | 20 | 26 |
Комплектующие
| Стопорный винт | Винт | Форсунка | Ключ | |
| Обозначение | ||||
| C3...16R/L | SR M6x8 DIN916(1) | SR M10x20 DIN915 | SATZ-M8x1-M3 | L-W 3,L-W 5 |
| C4...20R/L | SR M8x10 DIN913(1) | SR M10x20 DIN912 | EZ 125 | L-W 4,L-W 8 |
| C5...20R/L | SR M8x10 DIN916(1) | SR M10x16 | EZ 125 | L-W 4,L-W 8 |
TaeguTec Industry 4.0 Отмечена опция, заказывается отдельно (1): Стопорный винт
