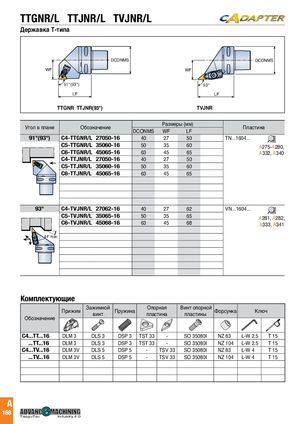

TTGNR/L TTJNR/L TVJNR/L
WF
WF
DCONMS DCONMS WF WF DCONMS 91°(93°) 93° LF LF
| 91°(93°) | TTGNR TTJNR(93°) | TVJNR | ||
| LF | ||||
| Размеры (мм) |
Угол в плане Обозначение Пластина
DCONMS WF LF
| 91°(93°) DCONMSC4-TTGNR/L 27050-16 | 40 | 27 | 50 | TN...1604... |
| C5-TTGNR/L 35060-16 | 50 | 35 | 60 | A275-A280, |
| C6-TTGNR/L 45065-16 | 63 | 45 | 65 | A332, A340 |
| C4-TTJNR/L 27050-16 | 40 | 27 | 50 | 44° max. |
| 93° C5-TTJNR/L 35060-16 | ||||
| 50 | 35 | 60 | ||
| LF C6-TTJNR/L 45065-16 | 63 | 45 | 65 |
| 93° | C4-TVJNR/L 27062-16 | 40 | 27 | 62 | VN...1604... | |
| C5-TVJNR/L 35065-16 | 50 | 35 | 65 | A281, A282, | ||
| C6-TVJNR/L 45068-16 | 63 | 45 | 68 | A333, A341 |
44° max.
Комплектующие
| Прижим | Зажимной винт | Пружина | Опор плас | ная тина | Винт опорной пластины | Форсунка | Кл | юч | |
| Обозначение | |||||||||
| C4...TT...16 | DLM 3 | DLS 3 | DSP 3 | TST 33 | - | SO 35080I | NZ 83 | L-W 2.5 | T 15 |
| ...TT...16 | DLM 3 | DLS 3 | DSP 3 | TST 33 | - | SO 35080I | NZ 104 | L-W 2.5 | T 15 |
| C4...TV...16 | DLM 3V | DLS 5 | DSP 5 | - | TSV 33 | SO 35080I | NZ 83 | L-W 4 | T 15 |
| ...TV...16 | DLM 3V | DLS 5 | DSP 5 | - | TSV 33 | SO 35080I | NZ 104 | L-W 4 | T 15 |
