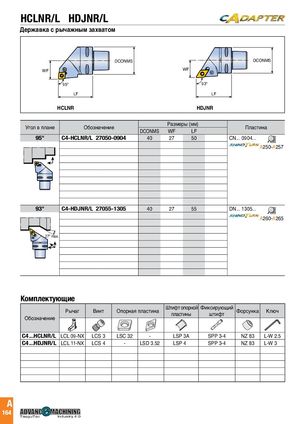

HCLNR/L HDJNR/L
DCONMS DCONMS WF WF 95°DCONMS 93°
WF LF LF
| 95° | HCLNR | HDJNR | ||
| LF | ||||
| Размеры (мм) |
Угол в плане Обозначение Пластина
DCONMS WF LF
95° C4-HCLNR/L 27050-0904DCONMS 40 27 50 CN... 0904...
WF A250-A257 93° 27° max. LF
93° C4-HDJNR/L 27055-1305 40 27 55 DN... 1305...
A260-A265 27° max.
Комплектующие
| Рычаг | Винт | Опорная | пластина | Штифт опорной пластины | Фиксирующий штифт | Форсунка | Ключ | |
| Обозначение | ||||||||
| C4 ...HCLNR/L | LCL 09-NX | LCS 3 | LSC 32 | - | LSP 3A | SPP 3-4 | NZ 83 | L-W 2.5 |
| C4 ...HDJNR/L | LCL 11-NX | LCS 4 | - | LSD 3.52 | LSP 4 | SPP 3-4 | NZ 83 | L-W 3 |
