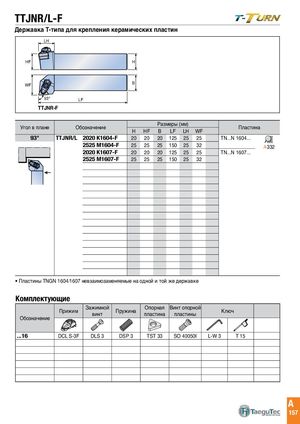

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 160
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TTJNR/L-F
LH HF H HF H WF B WF B 93° LF 93° LF TTJNR-F
| Угол в плане | Обо | значение | H | HF | Раз B | меры( LF | мм) LH | WF | Пластин | а |
| 93° | TTJNR/L | 2020 K1604-F | 20 | 20 | 20 | 125 | 25 | 25 | TN...N 1604... | |
| 2525 M1604-F | 25 | 25 | 25 | 150 | 25 | 32 | A332 | |||
| 2020 K1607-F | 20 | 20 | 20 | 125 | 25 | 25 | TN...N 1607... | |||
| 2525 M1607-F | 25 | 25 | 25 | 150 | 25 | 32 |
Пластины TNGN 1604/1607 невзаимозаменяемые на одной и той же державке
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная пластина | Винт опорной пластины | Кл | юч | |
| Обозначение | |||||||
| ...16 | DCL S-3F | DLS 3 | DSP 3 | TST 33 | SO 40050I | L-W 3 | T 15 |
