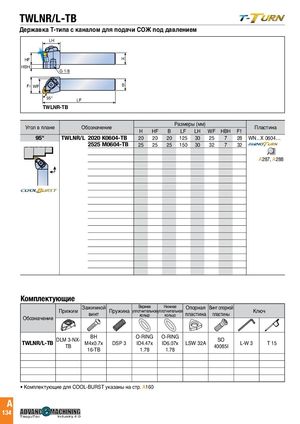

TWLNR/L-TB
Державка Т-типа с каналом для подачи СОЖ под давлением
LH LH HF H
| HF | HBH | H | ||
| G 1/8 | ||||
| HBH | ||||
| G 1/8 |
| F | WF | B |
| 1 |
F WF B
1 95° LF 95° TWLNR-TB LF
Размеры (мм)
Угол в плане Обозначение Пластина
| H | HF | B | LF | LH WF HBH F1 | |||||||
| 95° | TWLNR/L 2020 K0604-TB | 20 | 20 | 20 125 | 30 | 25 | 7 | 28 | WN...X 0604… | ||
| 2525 M0604-TB | 25 | 25 | 25 150 | 30 | 32 | 7 | 32 |
A287, A288
Комплектующие
| Прижим | Зажимной винт | Пружина | Верхнее уплотнительное кольцо | Нижнее уплотнительное кольцо | Опорная пластина | Винт опорной пластины | Кл | юч | |
| Обозначение | |||||||||
| TWLNR/L-TB | DLM 3-NX- TB | BH M4x0.7x 16-TB | DSP 3 | O-RING ID4.47x 1.78 | O-RING ID6.07x 1.78 | LSW 32A | SO 40085I | L-W 3 | T 15 |
