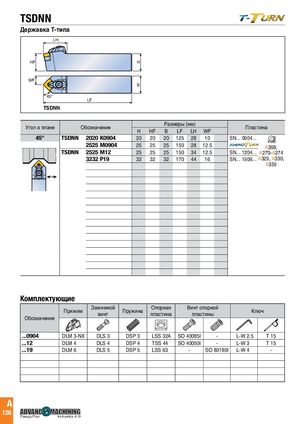

TSDNN
LH LH
HF HF H H
WF WF B B 45° 45° LF LF TSDNN Размеры (мм)
Угол в плане Обозначение Пластина
| H | HF | B | LF | LH WF | ||||||
| 45° | TSDNN 2020 K0904 | 20 | 20 | 20 125 28 | 10 | SN... 0904... | ||||
| 2525 M0904 | 25 | 25 | 25 150 28 12.5 | A268, | ||||||
| TSDNN 2525 M12 | 25 | 25 | 25 150 | 34 | 12.5 | SN... 1204... A270-A274 | ||||
| 3232 P19 | 32 | 32 | 32 | 170 | 44 | 16 | SN... 1906... A329, A330, |
A339
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная пластина | Винт оп пласт | орной ины | Кл | юч | |
| Обозначение | ||||||||
| ...0904 | DLM 3-NX | DLS 3 | DSP 3 | LSS 32A | SO 40085I | - | L-W 2.5 | T 15 |
| ...12 | DLM 4 | DLS 4 | DSP 4 | TSS 44 | SO 40050I | - | L-W 3 | T 15 |
| ...19 | DLM 6 | DLS 5 | DSP 5 | LSS 63 | - | SO 80180I | L-W 4 | - |
