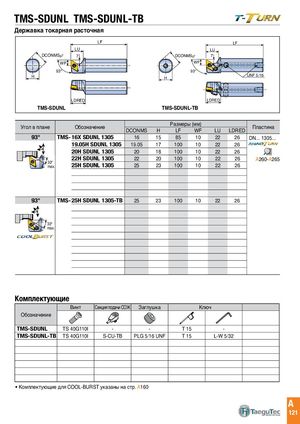

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 124
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
LU DCONMSg7 7 WF 93° H
LDRED
LF LU DCONMSg7 7 WF 93° H
LF LDRED
UNF 5/16 Coolant2 Coolant1
TMS-SDUNL TMS-SDUNL-TB
LF LF LU LU
DCONMSg7 7 DCONMSg7 7 30°
| WF | WF | max. |
| 93° | 93° |
H H 30° UNF 5/16
max. 30° Coolant2 max. Coolant1 LDRED LDRED
TMS-SDUNL TMS-SDUNL-TB Размеры (мм)
Угол в плане Обозначение Пластина
| DCONMS | H | LF | WF | LU | LDRED | |
| TMS-16X SDUNL 1305 93° | 16 | 15 | 85 | 10 | 22 | 26 |
| DN... 1305... | ||||||
| 19.05H SDUNL 1305 | 19.05 | 17 | 100 | 10 | 22 | 26 |
| 20H SDUNL 1305 | ||||||
| 20 | 18 | 100 | 10 | 22 | 26 | |
| 22H SDUNL 1305 | 22 | 20 | 100 | 10 | 22 | 26 |
| A260-A265 | ||||||
| 30° 25H SDUNL 1305 | 25 | 23 | 100 | 10 | 22 | 26 |
max.
30°
93° max. TMS-25H SDUNL 1305-TB 25 23 100 10 22 26
30° max.
Комплектующие
| Винт | Секция подачи СОЖ | Заглушка | Кл | юч | |
| Обозначение | |||||
| TMS-SDUNL | TS 40G110I | - | - | T 15 | - |
| TMS-SDUNL-TB | TS 40G110I | S-CU-TB | PLG 5/16 UNF | T 15 | L-W 5/32 |
