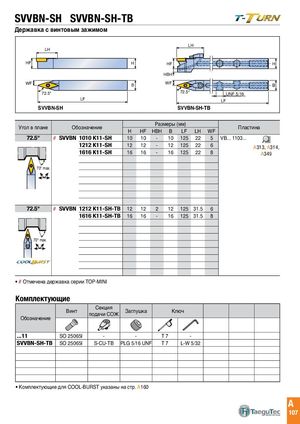

SVVBN-SH SVVBN-SH-TB
LH LH WF B
| 72.5° | HF | H | HF | H |
| LF | ||||
| HBH | ||||
| WF | B | WF | B |
| 72.5° | 72.5° | UNF 5/16 | ||
| LF | LF | |||
| SVVBN-SH | SVVBN-SH-TB | |||
| Размеры (мм) |
Угол в плане Обозначение Пластина
H HF HBH B LF LH WF
| 72.5° | # | SVVBN 1010 K11-SH | 10 | 10 | - | 10 125 22 | 5 | VB... 1103... | |||
| 1212 K11-SH | 12 | 12 | - | 12 125 22 | 6 | A313, A314, | |||||
| 1616 K11-SH | 16 | 16 | - | 16 125 22 | 8 | A349 |
70° max.
70° max.
| 72.5° | # | SVVBN 1212 K11-SH-TB | 12 | 12 | 2 | 12 125 | 31.5 | 6 | |
| 1616 K11-SH-TB | 16 | 16 | - | 16 125 | 31.5 | 8 |
70° max.
# Отмечена державка серии TOP-MINI LH
Комплектующие
| Винт | Секция подачи СОЖ | Заглушка | Кл | юч | |
| Обозначение | |||||
| ...11 | SO 25065I | - | - | T 7 | - |
| SVVBN-SH-TB | SO 25065I | S-CU-TB | PLG 5/16 UNF | T 7 | L-W 5/32 |
WF B
